Electronic Assembly sorgt für scharfe Darstellung

Alphanumerik-Display EA DIP204-6 vorgestellt

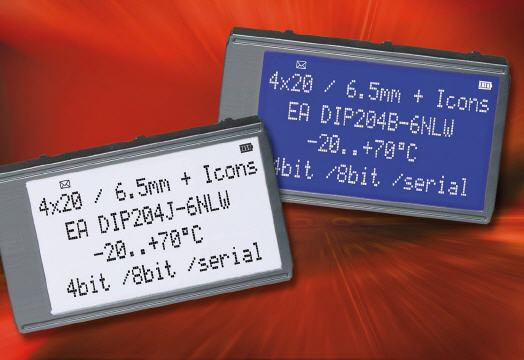

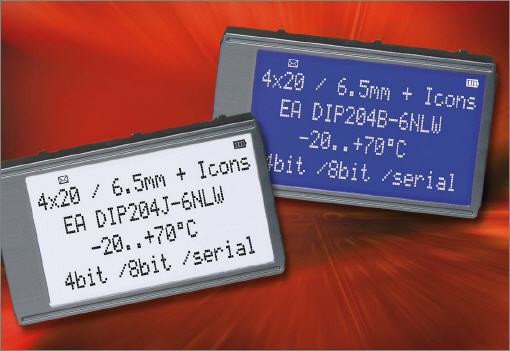

Mit dem LCD-Modul EA DIP204-6 stellt der Display-Hersteller ELECTRONIC ASSEMBLY eine Anzeigeeinheit in LCD-Supertwist-Technik vor, die eine gestochen scharfe Darstellung bietet und eine besonders einfache Montage ermöglicht.


Das Anzeigemodul EA DIP204-6 kann vier Zeilen mit je 20 Zeichen darstellen. Lieferbar wahlweise mit blauem Hintergrund und weißer Schrift oder mit weißem Hintergrund und schwarzer Schrift, stellt das Display eine ideale Lösung für ansprechend gestaltete Mensch-Maschine Schnittstellen für elektronische Geräte und Maschinen dar. Der im Display integrierte Kontrollerbaustein KS0073 (ähnlich HD44780) managt auf komfortable Weise die Kommunikation mit der Außenwelt.

Neben einem alphanumerischen Zeichenvorrat von 240 Zeichen kann das Display auch 16 Icons darstellen – etwa Pfeile, technische Symbole et cetera. Damit lässt sich die Bedienung des zugehörigen Geräts weiter vereinfachen. Systementwickler können zudem bis zu acht eigene Symbole definieren, die sich wie alphanumerische Zeichen speichern und darstellen lassen. Für den Datenaustausch mit der Steuerlogik verfügt das Display über eine parallele Datenbus- und eine SPI-Schnittstelle.

Mit einer Breite von nur 75 Millimeter ist das EA DIP204-6 außerordentlich kompakt. Der Einbauvorgang verlangt keine komplizierte Montage, denn das Display lässt sich ohne großen Aufwand direkt in die Platine einlöten. Der Einbau in eine Buchsenleiste erfolgt durch einfaches Stecken. Das Modul einschließlich der zugehörigen LED-Beleuchtung kommt mit einer einpoligen Spannungsversorgung aus.

Der Betriebstemperaturbereich von -20 bis +70 Grad Celsius erlaubt den Einsatz auch unter rauen Bedingungen. Eine automatische Temperaturkompensation sorgt dafür, dass die Darstellung auch bei wechselnden Temperaturen stets knackig und gut ablesbar bleibt.

Mit dem Anzeigemodul EA DIP128-6 ist auch eine grafikfähige Alternative zum EA DIP204-6 mit einer Auflösung von 128 x 64 Bildpunkten lieferbar. Sie wird im gleichen Gehäuse geliefert wie das EA DIP204-6.
