Laborportale, fix und fertig aus dem Katalog

Einbaufertige Baugruppen zur Automation

Das Systemprogramm für Linien- und Raumportale von SCHUNK bietet ideale Voraussetzungen, um die Projektierungs-, Montage- und Inbetriebnahmekosten für Portallösungen um bis zu 50 Prozent zu reduzieren. Statt jedes Achssystem aufwändig einzeln zu konfigurieren, genügt es, aus dem umfassenden Standardprogramm des Kompetenzführers für Spanntechnik und Greifsysteme die passende Portallösung auszuwählen und zu bestellen.

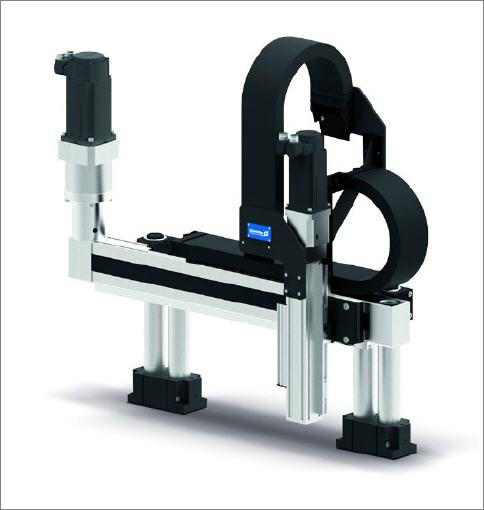

Speziell in der Prozess- und Laborautomatisierung spielen die elektrisch angetriebenen Standardportale LPE ihre Stärke aus. Es gibt sie wahlweise für Traglasten bis 10 kg oder 20 kg. Die Hublängen der mit robusten Zahnriemenantrieben ausgestatteten Horizontalachsen liegen zwischen 500 mm und 1.500 mm. Sie erreichen eine Beschleunigung von 5 ms-2 und eine Geschwindigkeit von 1 ms-1.

Die Hublänge der mit präzisen und leistungsdichten Spindelantrieben ausgerüsteten Vertikalachsen liegt zwischen 100 mm und 500 mm. Ihre Beschleunigung beträgt 1 ms-2, die maximale Geschwindigkeit 0,25 ms-1. Geliefert werden sie wahlweise ohne oder mit fertig montierten Motoren. Leistungsfähige Servoantriebe mit Absolutwertgeber sorgen für eine hohe Wiederholgenauigkeit von 0,1 mm pro Achse und machen Referenzierungsfahrten überflüssig.

Bosch Rexroth IndraDrive CS Regler mit den Schnittstellen Profibus, Sercos III, Profinet IO, EtherNet/IP und EtherCat gewährleisten eine schnelle und einfache Einbindung der Standardportale in die übergeordnete Anlagensteuerung. Um die Projektierung zu vereinfachen, stellt SCHUNK von sämtlichen Kombinationsmöglichkeiten CAD-Daten zur Verfügung.



Mehr Informationen zur SCHUNK GmbH & Co. KG:

Kontakt  Herstellerinfo
SCHUNK GmbH & Co. KG
Bahnhofstr. 106 - 134
74348 Lauffen/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
E-Mail: info@de.schunk.com
www.schunk.de
