Linearachsen für das Extreme

Antriebstechnik die auch unter Wasser funktioniert

Die igus GmbH, baut das vor einem Jahr vorgestellte Motoren-Programm für ihre Linearachsen sukzessive aus. Das Unternehmen präsentiert neue einbaufertige Kombinationen aus Motor und Lineareinheit für den Einsatz unter Wasser oder im Vakuum. Das wachsende ›drylin‹-Linearachsen-Programm und die passenden Motoren statten Konstrukteure mit Antriebslösungen für nahezu jeden Einsatzbereich aus, der schmierfrei sein muss. Speziell entwickelte Motor-Kits erleichtern den Anschluss der Motoren an die Linearachsen.

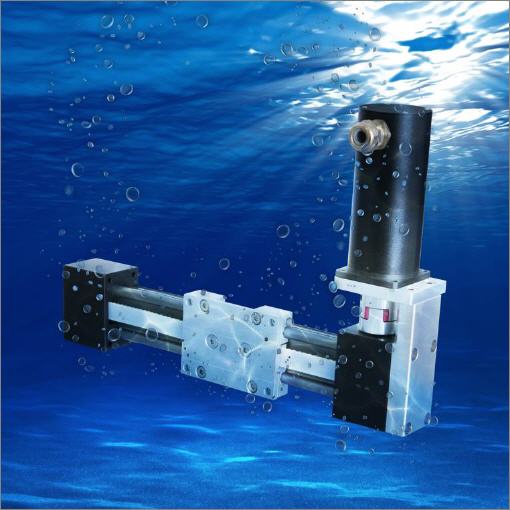

›drylin‹ ZLW-Zahnriemenachsen mit frei wählbarer Hublänge wurden zum Positionieren kleiner Lasten entwickelt. Eine spezielle Unterwasser-Zahnriemenachse mit PU-Zahnriemen (ZLW-1040-UW) kann jetzt, kombiniert mit dem neuen 2-Phasen-Hybrid-Unterwasser-Schrittmotor (NEMA 23), bis zehn Meter Wassertiefe eingesetzt werden. Der Motor erfüllt die Schutzklasse IP 68. Mit einer speziellen Lackierung ist er langfristig vor Korrosion geschützt.

Seine Dichtigkeit wird bis 1 bar garantiert, die zulässige Motor-Oberflächentemperatur reicht von -30 bis +80 Grad Celsius. Neben dem Unterwassereinsatz im Innen- oder Außenbereich sind auch Anwendungen denkbar, in denen die Einheiten häufig mit Wasser gereinigt werden, wie etwa in der Lebensmittelindustrie. Für Formatverstellungen kann der Unterwasser-Motor alternativ auch mit der Spindel-Linearachse SLW-ESJ-1040 – komplett aus Edelstahl – verbunden werden.

Positionieren im Vakuum
In der Halbleiterfertigung oder Messtechnik werden Automatisierungs-Komponenten oft im Vakuum eingesetzt. Um unter diesen Bedingungen zuverlässig zu funktionieren und das Vakuum nicht zu kontaminieren, müssen Lineareinheiten schmierfrei, abriebarm und korrosionsfrei sein. Dafür eignet sich eine Kombination aus spindelgetriebenen Edelstahl-Linearachsen (zum Beispiel SLW-ESX-1040) und dem neuen vakuumgeeigneten (Feinvakuum bis 10^-3 mbar) NEMA 23-Motor. Der Schrittmotor ist strahlenresistent bis 10 J/kg, sein Gehäuse besteht aus Edelstahl, und die zulässige Motor-Oberflächentemperatur liegt bei -20 bis +80 Grad Celsius.



Mehr Informationen zur igus GmbH:

Kontakt  Herstellerinfo
igus GmbH
Spicher Str. 1a
51147 Köln
Tel: +49 (0)2203-9649-0
Fax: +49 (0)2203-9649-222
E-Mail: info@igus.de
www.igus.de
