Bildverarbeitungssystem zur Verschleißmessung
Blick in den Gießkanal
Ein von Bi-Ber entwickeltes Bildverarbeitungssystem erlaubt erstmals eine zuverlässige optische Verschleißmessung im Gießkanal von Stahlgießpfannen für Stranggießanlagen. Die feuerfesten Schiebeplatten zum Verschließen des Kanals halten nur wenige Zyklen aus und werden bislang mittels eines Hakens manuell überprüft. Diese nicht mehr zeitgemäße Vorgehensweise sollte durch eine genauere Prüfmethode ersetzt werden. Möglich wird dies mit dem neuen tragbaren Prüfgerät, das mit einer integrierten Kamera ausgestattet ist.
Die Kamera blickt durch ein Rohr über einen Spiegel auf die Innenwand des Gießkanals. Mittels eines Tablet-PCs werden in Abhängigkeit vom Drehwinkel des Prüfgeräts einzelne Kamerabilder automatisch aufgezeichnet, gespeichert und nach einer vollen Umdrehung des Rohres im Gießkanal zu einem Panoramabild vom Umfang des Arbeitsbereichs zusammengefügt.
Dies erlaubt Anwendern eine zuverlässige Materialprüfung: Die Tauglichkeit des Gießkanals für weitere Produktionszyklen kann sicher festgestellt oder ausgeschlossen werden. Diese Optimierung des Wechselzyklus erlaubt es Anwendern, feuerfestes Material einzusparen. Gleichzeitig wird die Sicherheit des Gießbetriebs mit dem Schieber verbessert. Eine Einbindung des Kontrollsystems in eine Automatisierungslösung für den Schieber von Stahlgießpfannen am Pfannen-Serviceplatz ist möglich.
Zudem ermöglicht die exakte Dokumentation der Messung die Feststellung von Verschleißursachen und eine gute Beurteilung von Testreihen für Material-Neuentwicklungen. Die Daten für den Schieberbetrieb können mit den Betriebsdaten der Stahlbehandlung und der Stranggießanlagen verknüpft werden. Das mobile Gerät eignet sich für den Einsatz an mehreren Arbeitsstationen.

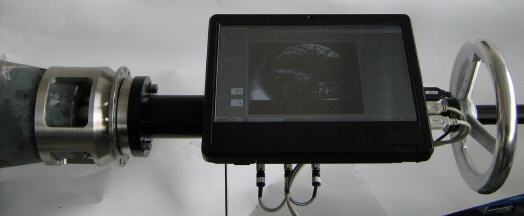

Sowohl die Hardware als auch die BV-Software wurden von Bi-Ber entwickelt beziehungsweise passend für die Anwendung ausgelegt: Die Kamera und die Elektronik-Baugruppen sind in eine massive Box eingebaut, an deren Vorderseite das Messrohr angeflanscht ist. Oberhalb dieser Box ist der Tablet-PC angebracht. Ein Handrad zur Drehung des Geräts und ein drehbarer Ballengriff zur Unterstützung sind auf einen Rohr am hinteren Teil des Kameragehäuses montiert.
Nach dem Einführen des Spiegelrohres in den Gießkanal wird das Gerät so ausgerichtet, dass ein Winkel von etwa 0 Grad angezeigt wird. Zur Auslösung der Aufnahme einer Bildserie wird die Schaltfläche "Start" betätigt. Anschließend wird das Messgerät langsam und gleichmässig um 360 Grad entgegen dem Uhrzeigersinn gedreht. Die Bilder werden automatisch aufgenommen und gespeichert. Das Panoramabild des Gießkanals wird über ein Ergebnisfenster eingeblendet. Die Berechnung dieses Ergebnisbildes dauert bei 16 Einzelbildern circa 30 Sekunden. Darüber hinaus erlaubt es eine Zusatzeinrichtung, den Abstand der Objektoberfläche zum Messrohr optisch zu bestimmen.
Mehr Informationen zu Bi-Ber GmbH & Co.:
 |
Bi-Ber GmbH & Co. Engineering KG |
|
Ostendstraße 25 |
|
12459 Berlin |
|
Tel.: 030 / 5304 1253 |
|
Fax: 030 / 5304 1254 |
|
E-Mail: info@bilderkennung.de |
|
www.bilderkennung.de |
