Das Umrüsten hat spielfrei
Stirnseiten-Mitnehmer mit Wechselscheiben
Röhm ist es als erstem Hersteller gelungen, einen bei der Drehmomentrichtungsumkehr spielfreien Stirnseiten-Mitnehmer zu entwickeln. Das jetzt vorgestellte Produkt CoE ermöglicht die Komplettbearbeitung von Werkstücken durch drehen und fräsen.

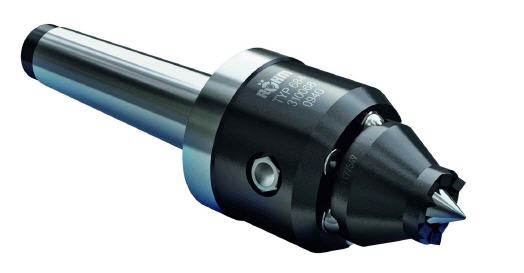

Mit dem Stirnseiten-Mitnehmer CoE von Röhm lassen sich Werkstücke in einer Aufspannung durch drehen und fräsen komplettbearbeiten. Dabei sind die erreichbaren Oberflächengüten beim Fräsen vergleichbar einer Bearbeitung auf einem Schraubstock. Ein mechanischer Ausgleich sorgt für eine gleichmäßige und gleichbleibende Spannkraft. Mit hoher Rundlaufgenauigkeit deckt das wartungsfreundliche Spannwerkzeug einen Spannkreisdurchmesser von acht bis 80 mm ab.
Der Stirnseiten-Mitnehmer ist nach dem Baukastenprinzip konstruiert worden. Dadurch lassen sich Mitnehmerscheiben und Zentrierspitzen mit wenigen Handgriffen austauschen und das Spannwerkzeug sich so an verschiedene Werkstücke anpassen. Die Besonderheit liegt in der Ausgestaltung der Schnittstelle zwischen Mitnehmerscheibe und Spanneinheit. Bei herkömmliche Lösungen mit Nut- und Federsystem tritt üblicherweise ein Umkehrspiel auf. Beim neuen Röhm-Produkt greifen Kugelbolzen und Prismanuten völlig spielfrei ineinander. In Verbindung mit der federnden Zentrierspitze wird ein Werkstück automatisch und ohne Umkehrspiel bei werkstückseitigem Längsanschlag zentriert.
Auf die Marktbedürfnisse reagiert
Mit der Neuentwicklung reagiert Röhm auf die Situation, dass weltweit immer mehr Dreh-Fräszentren eingesetzt werden, auf denen Komplettbearbeitungen möglich werden. Da bisher kein spielfreier Stirnseiten-Mitnehmer mit wechselbaren, sphärisch wirkenden Mitnehmerscheiben am Markt verfügbar war, mussten bestimmte Teile immer auf einer weiteren Maschine gespannt werden, mit den allseits bekannten Nachteilen. Mit der spielfreien Konstruktion ist das Fräsen von Nuten auf der Drehmaschine ohne Qualitätseinbußen möglich. Damit demonstrieren die Spannexperten von Röhm erneut ihre Innovationskraft bei der Suche nach anwenderfreundlichen Spannlösungen.
Mehr Informationen zur Röhm GmbH:
 |
Röhm GmbH Sontheim |
|
Heinrich-Röhm-Str. 50 |
|
89567 Sontheim |
|
Tel.: +49 7325 16-0 |
|
Fax: +49 7325 16492 |
|
www.roehm.biz |
