Jeder Herausforderung gewachsen
Multisensorik-Messgerät O-INSPECT
Mit dem erfolgreichen Multisensorik-Messgerät O-INSPECT von Carl Zeiss lassen sich komplexe Teile aus verschiedenen Einsatzgebieten sehr einfach, hochpräzise und damit effizient prüfen. Zu den Einsatzgebieten zählen die Elektronik- und Kunststoffindustrie, die Medizin- und Automobiltechnik und die Feinmechanik. Jetzt gibt es für O-INSPECT eine Erweiterung um einen chromatischen Weißlichtsensor.

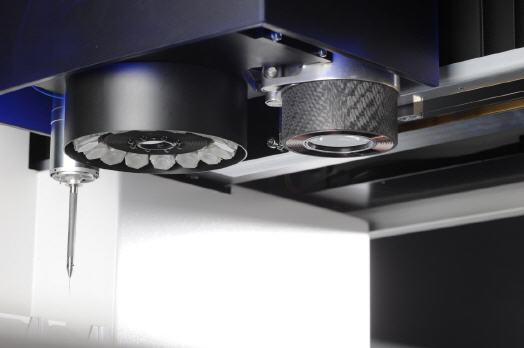

Mit dem Weißlichtsensor lassen sich Bauteile messen, die weder mit einem Tastsensor noch mit einer Kamera erfasst werden können. Dazu gehören insbesondere sehr kleine und empfindliche Werkstücke, die zugleich über eine transparente, glänzende oder kontrastarme Oberfläche verfügen. Spiegelungen oder fehlende Kontraste, welche die korrekte Fokussierung einer Kamera erschweren können, spielen künftig keine Rolle mehr. Durch die Erweiterung der O-INSPECT um einen chromatischen Weißlichtsensor lassen sich selbst solche Werkstücke mit höchster Präzision messen. „Damit schließt Carl Zeiss die letzte Lücke im Messspektrum der O-INSPECT“, sagt Dr. Dietrich Imkamp, Leiter Visual Systems bei Carl Zeiss in Oberkochen.
So funktioniert das neue Verfahren
Das Werkstück wird mit gebündeltem weißen Licht bestrahlt. Eine spezielle Optik mit chromatischer Aberration im Messkopf spaltet das Licht anschließend in seine Spektralfarben auf. Ein Spektrometer analysiert das reflektierte Licht und stellt fest, bei welcher Farbe dessen Intensität am größten ist. Von der Spektralfarbe kann das Messgerät auf den Abstand zwischen Sensor und Oberfläche schließen – und leitet daraus die genaue Topografie des Bauteils ab.
Dargestellt werden die Ergebnisse mit der CAD-basierten Mess-Software CALYPSO. Sie ermöglicht umfassende Messungen zu Maß, Form und Lage bei konsequenter Benutzerführung und macht Abweichungen für den Nutzer einfach sichtbar und quantifizierbar. Weiter verfügt die O-INSPECT über eine zusätzliche Leuchte am taktilen Scanningsensor, die bei einer Neuprogrammierung des Geräts zum Ausleuchten des Messfeldes zugeschaltet werden kann. Mit der Weiterentwicklung der O-INSPECT von Carl Zeiss steigt damit sowohl das Einsatzspektrum, als auch die Nutzerfreundlichkeit.
Mehr Informationen zu Zeiss:
 |
Carl Zeiss Industrielle Messtechnik GmbH |
|
Carl-Zeiss-Str. 22 |
|
73446 Oberkochen |
|
Telefon: +49 7364 20-0 |
|
Telefax: +49 7364 20-3870 |
|
E-Mail: imt@zeiss.de |
|
www.zeiss.de/imt |
