Montagewerkzeug für selbstklemmende Muttern

Satte Arbeitsersparnis

Neu entwickelte, spezialisierte Pemserter-Montagewerkzeuge können jetzt selbstklemmende PEM Typ S-Muttern permanent in dünnen Aluminiumblechen installieren, ohne zuvor, wie bisher nötig, ein Montageloch in einem separaten Arbeitsschritt stanzen zu müssen. Bei korrektem Einsatz und wenn wichtige Anwendungskriterien erfüllt sind, entsteht das Montageloch während des Installationsprozesses durch das Zusammenspiel von Werkzeug und Befestigungselement. Dies ermöglicht Einsparungen an Produktionszeit und -kosten, und lässt sich sowohl mit manuellen Werkzeugen wie auch automatisch mit Aufnehmer-Werkzeugen erledigen.


Mit der neuen Technik lassen sich PEM Typ S-Muttern in den Gewindemaßen M6, M8, ¼-20, 5/16-18 und mit einer -2 Zapfenlänge erfolgreich in Aluminiumblechen installieren. Das Blech darf dabei 1,5-2,0 mm (0,059" bis 0,79") dick und nicht härter als HB 79,7 (HRB 40) sein. Bei Nutzung eines Aufnehmer-Werkzeugs empfiehlt sich der Einsatz einer Aufspannvorrichtung, einer Schablone oder einer anderen Positionierungsvorrichtung, damit das Befestigungselement wiederholbar an der richtigen Stelle auf dem Blech angebracht wird.

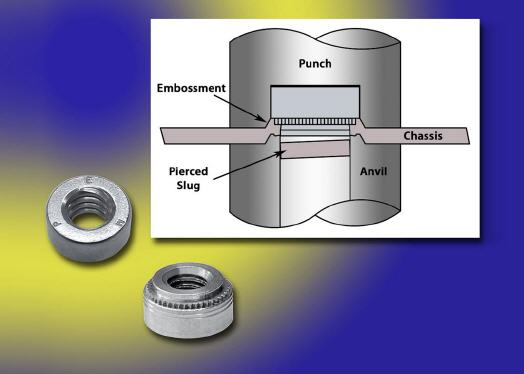

Um die beschriebenen Vorteile zu erzielen, umfasst die Konstruktion der neuen Werkzeugvorrichtung einen speziellen, modifizierten Stanzdorn mit zugehörigem Gegenhalter. Ein "erhabener Ring" auf den Gegenhalter erlaubt es dem Befestigungselement, sein eigenes Montageloch zu stanzen; zugleich unterstützt dieser Ring den abschließenden Kaltfließprozess. Diese Funktion erzeugt darüber hinaus einen Wulst im Blech, so dass sich versenkte Befestigungselemente auf der Zapfenseite des Blechs installieren lassen, was letztendlich zu einer sauberen Montage beiträgt.
