ReKnow-Analysewerkzeug für CATIA V5

ReKnow Mass Utility spart Zeit

ReKnow Mass Utility, die neue Software aus dem Hause ReKnow, ermöglicht eine zeitsparende Analyse einer kompletten Baugruppenstruktur hinsichtlich der Materialzuweisungen auf Baugruppen, Bauteilen und Körpern. Dieser Analyse liegen verschiedene Prüfkriterien zugrunde, die jeweils individuell festgelegt werden können. Binnen weniger Minuten werden gegebene CATIA V5-Produktstrukturen bewertet und auf Wunsch korrigiert, wodurch jedes Bauteil und jede Baugruppe einfach und unkompliziert für eine Messung vorbereitet werden kann.


Die Friedrich Boysen GmbH & Co. KG ist ReKnow Mass Utility-Anwender der ersten Stunde. Im Juni 2011 wandte sich das Unternehmen mit der Anfrage um eine Lösung an ReKnow, bei der es um die Problematik der Massenanalyse in CATIA V5-Produktstrukturen ging. „In unserem Arbeitsalltag müssen wir häufig Produkteigenschaften wie Masse, Dichte, Schwerpunkte, Trägheitsmomente und -achsen ermitteln. Mit ‚Measure Intertia’ bietet CATIA V5 hier eine Funktionalität, welche diese Ermittlungen problemlos durchführt. Problemlos, solange jedem einzelnen Bauteil das korrekte Material und damit die korrekte Dichte zugewiesen wurde. Gerade große Baugruppen jedoch bergen die Gefahr, schnell den Überblick zu verlieren, wodurch fehlerhafte oder fehlende Materialzuweisungen nie auszuschließen sind. Die Ergebnisse der Messung werden somit schnell verfälscht und unzuverlässig. Ebenso gibt es Bauteile, die Hilfsgeometrie enthalten und somit keine Materialzuweisung erhalten, damit sie nicht in die Massenermittlung eingehen. Der Aufwand, diese und ähnliche Fehlerquellen manuell zu bereinigen, war enorm. Daher haben wir uns an die Firma ReKnow gewandt, mit dem Ziel, eine Lösung zu erhalten, die diesen fehleranfälligen und stupiden sowie letztlich auch teuren Aufwand minimiert“, fasst Frank Bühler, Konstrukteur bei Boysen, die Problematik zusammen.

ReKnow entwickelte zunächst ein Analyse- und Reparaturwerkzeug, das spezifisch auf die von Boysen beschriebene Problematik zugeschnitten war. Die Entscheidung, ReKnow Mass Utility als neues Produkt in den Markt einzuführen, fiel kurze Zeit später aufgrund weiterer, ähnlicher Anfragen aus dem Markt. Mit erweiterter Funktionalität, überarbeiteter Oberfläche und diversen Optionen zur Individualisierung von Einstellungen und Konfiguration steht ReKnow Mass Utility nun für jedes CATIA V5 einsetzende Unternehmen zur Verfügung.

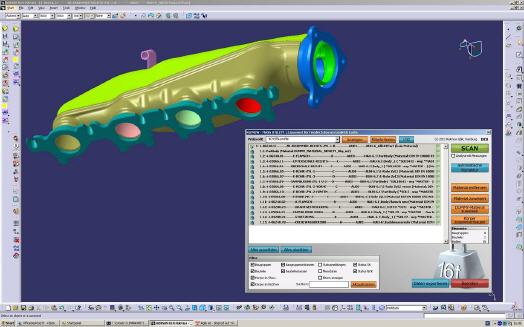

Mithilfe des ReKnow Mass Utility soll eine solche Analyse der Baugruppenstrukturen laut Hersteller binnen Minuten möglich sein. Bühler kann dieses Versprechen bestätigen: „Das ReKnow Mass Utility führt die beschriebene Analyse schnell und automatisch durch. Die gesamte Produktstruktur wird dabei auf logische oder auch ausgewählte Materialzuweisungen überprüft. Als Ergebnis erstellt das ReKnow Mass Utility eine Liste, in der neben den gesamten Baugruppen und Bauteilen auch die einzelnen Körper der Bauteile aufgelistet und mit einem Status versehen werden. Auch die Namen der konkret zugewiesenen Materialien werden hier übersichtlich erfasst und aufgeführt. Der jeweilige Status liefert eine Aussage darüber, ob eine Materialzuweisung zum Beispiel komplett fehlt oder auch ein möglicherweise falsches Material zugewiesen wurde.“

Über ein integriertes Ampelsystem sieht der Anwender nach erfolgter Analyse sekundenschnell, wo eventueller Korrekturbedarf besteht. Dieser kann anschließend durch Mehrfachselektionen sehr schnell durchgeführt werden. Und zwar ohne jedem Bauteil erneut und manuell ein Material zuweisen zu müssen.

Der Statusvergabe liegt ein umfangreiches firmenspezifisch erweiterbares Regelwerk zugrunde, in dem nicht nur die Bewertungsregeln für Baugruppen, Bauteile und Körper definiert sind, sondern auch eventuelle Korrekturmaßnahmen. In vielen Fällen können Baugruppen so automatisch korrigiert werden.

Nachdem die Baugruppe erfolgreich modifiziert wurde, können durch das ReKnow Mass Utility von jedem Bauteil und jeder Baugruppe die Masse, die Koordinaten des Schwerpunktes und die Komponenten der Trägheitsachsen ermittelt werden. Die Ergebnisdaten werden übersichtlich angezeigt und können in verschiedenen Formaten, zum Beispiel Excel oder HTML, exportiert werden. Desweiteren können die Schwerpunkte und die Trägheitsachsen als Geometrie in CATIA V5 automatisch durch das ReKnow Mass Utility erzeugt werden.

„Die Zeitersparnis durch das ReKnow Mass Utility ist enorm. Anfangs waren wir gespannt, ob die Software wirklich zuverlässig unsere Probleme im Zusammenhang mit der Materialanalyse würde lösen können. Doch das ReKnow Mass Utility arbeitet zum einen tatsächlich blitzschnell und hilft konsequent, Fehler auszubügeln, die sonst oft erst wesentlich später beziehungsweise erst nach vielen Stunden mühsamer manueller Korrekturen aufgefallen sind“, bestätigt Bühler die Vorteile im Alltag.

Obwohl gerade erst auf dem Markt, denkt ReKnow bereits an mögliche Weiterentwicklungen dieses Tools. Dirk Janßen, Geschäftsführer und Entwicklungsleiter bei ReKnow, berichtet:

„Viele Unternehmen nutzen CATIA V5 auch für die Erstellung von Renderings, also von fotorealistischen Bildern ihrer Produkte für Produktpräsentationen, Marketing, Vertrieb und Design. Um fotorealistische Bilder erzeugen zu können, müssen an jedem Bauteil visuelle Eigenschaften wie zum Beispiel die Oberflächenrauhigkeit, der Reflexionsgrad et cetera definiert werden. Auch solche Eigenschaften werden durch die Materialzuweisungen definiert. Es besteht aber oft das Problem, dass zum Beispiel verschiedene Stahlteile mit den gleichen vorgegebenen mechanischen Eigenschaften durchaus mit verschiedenen visuellen Eigenschaften existieren, etwa in unterschiedlichen Farben. Um dieses Problem zu lösen, müssten die Materialien mehrfach in Materialkatalogen vorgehalten werden. Administrativ ist das eine große und vor allem zeitraubende Herausforderung, da die Pflege der Materialkataloge extrem aufwendig ist.“

Mit dem ReKnow Mass Utility können die visuellen Eigenschaften von Materialien in der im April auf den Markt kommenden Version separat gesteuert werden. Der Anwender kann in einer Baugruppe verschiedene Bauteile selektieren und ihnen aus einem Katalog visuelle Eigenschaften zuweisen, ohne die mechanischen Eigenschaften zu beeinflussen. Durch die Definition eines Katalogs mit Materialien für das Rendering können so sogar Materialien vorgegeben werden, deren Farben den Unternehmensvorgaben entsprechen (zum Beispiel RAL-Farben).

„Auch in Fällen, in denen Fremdteile in einer Baugruppe verbaut sind, die zum Beispiel nur als Hüllgeometrie vorhanden sind, ist es bisher nur schwer möglich, die Masse korrekt zu ermitteln. Für diese Komponenten wird ebenfalls ab April die Möglichkeit bestehen, ein Masse-Attribut manuell zu pflegen“, rundet Janßen die derzeitig geplanten Weiterentwicklungen des ReKnow Mass Utility ab.



Mehr Informationen zu ReKnow:

Kontakt  Herstellerinfo
ReKnow
Dirk Janßen und Sebastian Schneider GbR
Neumünstersche Straße 14
20251 Hamburg
Telefon : +49 (0)40 98 76 00 02
Fax : +49 (0)40 98 76 00 04
E-Mail : info@reknow.de
www.reknow.de
