IEF: Perfekt in Position gebracht
Innovative Palettier- und Handhabungssysteme
Wenn Kamerasysteme positioniert, Schlitten exakt verfahren oder Rohteile bereitgestellt werden müssen, hat die IEF Werner GmbH aus Furtwangen im Schwarzwald innovative Verstelleinheiten sowie Positionier- und Palettiersysteme im Programm.

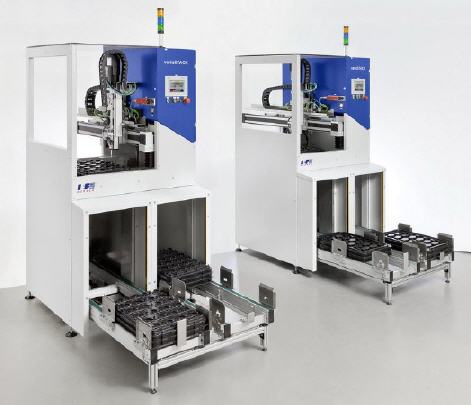

Mit dem Palettiersystem varioSTACK von IEF können Rohteile, die zum Beispiel von einer Produktions- auf eine angegliederte Montagelinie befördert werden sollen, orientiert bereitgestellt und in vorgegebener Lage zugeführt werden. Nach der Bearbeitung holt das Palettiersystem die Fertigteile wieder von der Montagelinie ab. Das varioSTACK-System ist offen und modular aufgebaut und lässt sich individuell an jede Aufgabenstellung anpassen.
Das Palettiersystem ecoSTACK eignet sich für nahezu jede Palettieraufgabe, die eine sichere und effektive Automatisierungslösung erfordert. Wegen seiner Arbeitsweise lässt sich der ecoSTACK problemlos in Montagelinien einbinden und ermöglicht zudem auch die Integration bereits bestehender Produkthandlingsysteme wie Roboter.
Selbstverständlich bietet IEF optional ebenfalls eigene Handlingsysteme an. Besonders geeignet ist das Schwenkarmmodul rotaryARM, das eine Reichweite von 399 Millimetern hat und auf Wunsch mit einer zusätzlichen NC-Drehachse für den Greifer lieferbar ist. In Verbindung mit dem ecoSTACK ist der rotaryARM ein sehr schnelles Pick-&-Place-System für alle Anwendungen, die eine präzise Automatisierungslösung erfordern. Seine umweltschonende und energiesparende Arbeitsweise zeichnet den Palettierer dabei aus, schließlich fallen für den einschichtigen Betrieb ohne Handling pro Jahr lediglich Stromkosten in Höhe von acht Euro an.
Eine weitere Innovation ist ein Zweiachs-Positioniersystem (AL 2/15 und AL 2/16 ), das in zwei verschiedenen Ausführungen erhältlich ist. Das Besondere daran: Um die Z-Achse des Systems anzutreiben, wird der Motor nicht mitgeführt, sondern ist extern angebracht. Durch diese Gewichtseinsparung lassen sich die Taktzeiten signifikant verbessern. Zum Einsatz kommt dieses Konzept deshalb überall dort, wo mit hohen Beschleunigungen bei maximaler Wiederholgenauigkeit punktgenau positioniert werden muss – zum Beispiel in der Medizintechnik, in der Mikromontage oder in der Elektroindustrie. Bei einer Höchstlast von vier Kilogramm ist eine maximale Verfahrgeschwindigkeit der Z-Achse von zwei Metern pro Sekunde bei einer Wiederholgenauigkeit von +/- 0,05 Millimetern möglich.
Das Zweiachs-Positioniersystem EL 2/1 eignet sich für massearme, flache Bauteile und realisiert Zykluszeiten von unter 0,5 Sekunden. Das System ist leise und kompakt gebaut. Es kommt zum Beispiel in der Mikromontage, Halbleiterindustrie oder in der Medizintechnik zum Einsatz.
Das Einstell-Schlittensystem der Serie domiLINE kann jede erdenkliche Position exakt anfahren und Messkameras einstellen, Brenndüsen fokussieren oder Sensoren verfahren. Es ist in den Schlittenbreiten 30, 50, 80 und 120 Millimeter erhältlich und deckt somit einen großen Anwendungsbereich ab. domiLINE ist modular aufgebaut und lässt sich einfach umrüsten. Basierend auf diesem System sind alle Achskonfigurationen möglich – ob X-Y, X-Z oder X-Y-Z. Dazu werden die Schlitten einfach aufeinander montiert.
Mit dem Drehversteller vom Typ MDV 80/100 können bei diesem Einstell-Schlittensystem manuelle Drehbewegungen ausgeführt werden. Er lässt sich einfach auf den Schlitten montieren und ermöglicht somit ein exaktes Anfahren verschiedener Positionen. Dafür sorgt ein Schneckenradgetriebe. Dabei wird die Spindel axial verschoben und in das Schneckenrad gedrückt. Spiel lässt sich so auf ein Minimum reduzieren. Für den Anwender bedeutet das eine sehr hohe Wiederholgenauigkeit.
Mehr Informationen zur IEF Werner GmbH:
 |
IEF Werner GmbH |
|
Wendelhofstr. 6 |
|
78120 Furtwangen |
|
Tel: +49 (0) 7723 925-0 |
|
E-Mail: info@IEF-Werner.de |
|
www.ief-werner.de |
