Wenzels neue Koordinatenmessgeräte-Generation

Neue LH-Generation

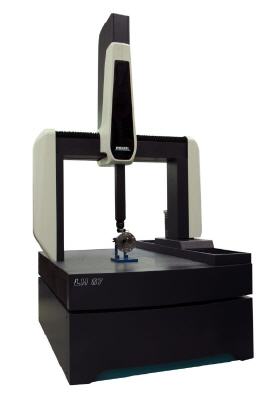

Mit der neuen Generation luftgelagerter Koordinatenmessgeräte führt WENZEL den Fortschritt in puncto Präzision, Effizienz und Langlebigkeit weiter. Im innovativen Industriedesign bietet die neue LH-Serie hohe mechanische Genauigkeit sowie sicheres und bequemes Arbeiten.


Als universelles Messsystem liefert die neue LH in kurzer Zeit präzise und aussagefähige Resultate für die Produktionsüberwachung, Qualitätssicherung, Prototypenentwicklung und das Reverse Engineering. Sowohl für die Maßhaltigkeitsprüfung, die Datenrückführung ins CAD-System als auch für den Vergleich zu nominellen Daten.

Die Portalmessgeräte basieren auf einem ganzheitlichen Konzept zu dem auch intelligente Software- und Zubehöroptionen gehören. Alle genauigkeitsrelevanten Maschinenkomponenten sind perfekt aufeinander abgestimmt. Die neue Baureihe startet mit den Typen LH 65, LH 87 und LH 108, wobei die Zahlenangaben für den Messbereich stehen. So hat z. B. die LH 108 einen Messbereich von 1000 mm in der X- und 800 mm in der Z-Achse. Die Länge der Y-Achse ist variable und wird in Spezialfällen individuell angepasst.

Präzise Positionierung durch optimale Weg-Messsysteme
Wie beim Vorgängermodell sind die Basisplatten, Traversen und Pinolen aus Granit gefertigt. Seine physikalischen Eigenschaften machen Granit zum perfekten Material für Messgeräte. Das identische thermische Verhalten in allen Achsen gewährleistet die intrinsische Genauigkeit der neuen LH Generation. Die Portalmessgeräte sind zudem frei von inneren Spannungen und extrem verschleißfest.

Die neue LH-Generation ist mit einem inkrementellem Messsystem ausgerüstet, welches über eine feine Teilungsperiode sowie eine hohe Verschmutzungstoleranz verfügt. Hierdurch werden hohe Positionsstabilität und Auflösungen bei signifikanter Geschwindigkeit für alle linearen Achsen möglich. Die hochpräzisen und robusten Maßbänder enthalten außerdem eine sehr geringe Eigenhysterese.

Hohe Investitionssicherheit
Die neue LH Generation verfügt in der Premium-Version über eine aktive pneumatische Schwingungsdämpfung, welche das Messgerät gegen externe Vibrationen und kinematische Einflüsse schützt. Außerdem ist die Premium-Version mit einer automatischen Temperaturkompensation ausgerüstet. Somit ist das Messgerät gegen thermische Einflüsse der Umgebung oder des Werkstücks gesichert. Bei der Standard-Version können diese Optionen jederzeit nachgerüstet werden. Die modulare Bauweise ermöglicht ein nachträgliches Aufrüsten der neuen LH-Generation und bietet so höchste Investitionssicherheit für die Zukunft.

Datengenauigkeit für aussagekräftige Resultate
Zur dimensionellen Auswertung von Regelgeometrien und Freiformflächen mit der neuen LH-Baureihe ist die Messsoftware Metrosoft QUARTIS die erste Wahl. Mit Metrosoft QUARTIS können schnell und einfach aussagekräftige Prüfberichte und Statistiken erstellt werden. Die Software baut auf der jahrzehntelangen Erfahrung des weltweit erfolgreichen Messsoftware-Anbieters WENZEL Metromec auf. Metrosoft QUARTIS ist eine innovative Messsoftware mit einer übersichtlichen, flexiblen und ergebnisorientierten Benutzeroberfläche. Für die effiziente Flächenrückführung und -generierung bietet WENZEL das Software-Paket PointMaster an.

Kompatible Sensorsysteme für spezifische Anforderungen
Kombinierbar mit vielfältigen Sensorsystemen, ist die neue LH-Generation für unterschiedlichste Anwendungen flexibel einsetzbar. Von kleinen Spritzgussteilen bis hin zu großen Blechstanzwerkzeugen. Für die verschiedensten Applikationen kann das Messgerät mit manuellen, motorisierten sowie stufenlosen oder indexierbaren Aufnahmeköpfen und den dazugehörigen schaltenden, scannenden und optischen Sensoren ausgestattet werden.
