Haimer-Spannlösungen für jeden Einsatzfall

Highlights zur AMB

Die Haimer GmbH, ein führender Anbieter für die Werkzeugspannung, präsentiert auf der AMB 2012 (Halle 1 Stand C59) erfolgreiche Entwicklungen im Bereich qualitativ hochwertiger Werkzeugaufnahmen und praxisnaher Sondermaschinen zum Schrumpfen und Wuchten. Zu den Highlights gehören neue, leistungsstarke Futter der Power-Serie sowie das Cool-Flash-System, das durch ins Futter integrierte Kühlkanäle für effektive Werkzeugkühlung sorgt.

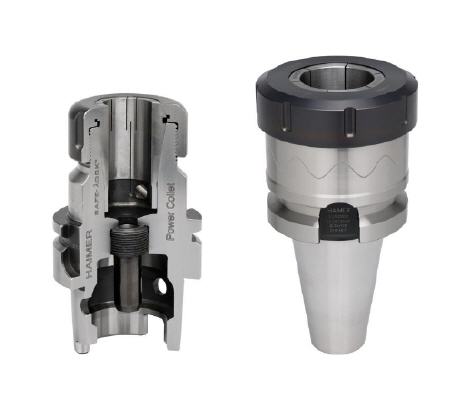

Power Collet und Heavy Duty Chuck mit Safe-Lock


Seit ein paar Jahren zählt unter anderem das Safe-Lock-Spannsystem zu den Besuchermagneten am Haimer-Messestand. Diese Auszugsicherung für Schaftwerkzeuge vereint den Reib- und Formschluss und sorgt für optimale Prozesssicherheit, lange Werkzeugstandzeiten und hohe Produktivität. Mittlerweile haben führende Werkzeughersteller wie Kennametal, Sandvik Coromant, Widia, Walter, Emuge Franken, Seco und HAM Lizenzverträge mit Haimer abgeschlossen und bieten das fürs Schruppen und anspruchsvolle Hochleistungs-Fräsbearbeitungen prädestinierte Safe-Lock-System an. Besonders effektiv ist es bei Schrumpffuttern und anderen hochpräzisen Werkzeugaufnahmen mit besten Rundlaufeigenschaften, wie zum Beispiel den Haimer Power Collet Chucks.

Diese Power Collet Chucks sind für die Hochleistungsbearbeitung entwickelte Spannzangenfutter – eine Alternative zu den verstärkten Schrumpffuttern der Serie Power Shrink Chucks. Sie lassen sich vielseitig – für nahezu beliebige Schlicht- sowie Schrupp- und Bohrbearbeitung – einsetzen. Power Collet Chucks weisen eine verstärkte Wanddicke und besonders steife Außenkontur auf, sind deshalb stabil und schwingungsresistent. Die Innenkontur ist so gestaltet, dass alle Standard-ER-Zangen verwendet werden können. Zu absoluten Höchstleistungen sind die Futter jedoch erst in der Lage, wenn die hochgenauen Power Collet Spannzangen von Haimer zum Einsatz kommen. Dann garantiert Haimer eine Rundlaufgenauigkeit von kleiner 3 µm bei Werkzeugen mit einer Länge, die bis zu drei Mal dem Durchmesser entspricht.

Mit den Power Collet Chucks sind Anwender universell aufgestellt, ohne auf ein System limitiert zu sein. Da das Kundeninteresse stark zugenommen hat, erweitert Haimer zur AMB 2012 sein diesbezügliches Sortiment, das bislang auf SK 40 und HSK A 63 beschränkt war, um die Schnittstellen BT 40, SK 50, HSK A 100 und HSK A 125.

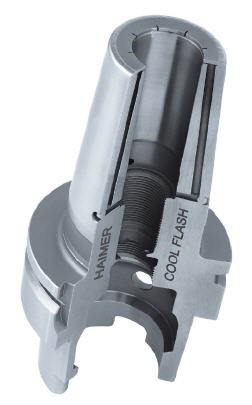

Cool Flash von Haimer


Mit HSK A 125 Schnittstelle bietet Haimer neben den Power Collet Chucks nun auch die Schrumpffutter Power Shrink Chuck und Heavy Duty Chuck sowie Messerkopfaufnahmen an – als Standard und direkt ab Lager verfügbar. Besonders empfehlenswert sind diese Werkzeugaufnahmen für Makino T2 und T4 Maschinen, deren leistungsstarke Spindeln mit dieser Schnittstelle ausgerüstet sind.

Vielfach liegt der praktische Nutzen im Detail. Um eine optimale Spanabfuhr und Werkzeugkühlung zu erreichen, stattet Haimer seit längerem bereits Schrumpffutter mit Cool-Jet-Bohrungen aus, die den Kühlschmierstoff direkt zum Werkzeug transportieren. Dieses System hat Haimer jetzt zum Cool Flash-System weiterentwickelt, das sich sogar nachträglich an allen bestehenden Haimer Schrumpffuttern anbringen lässt. Dazu wird am Ende des Spannfutters auf die Cool Jet-Bohrungen eine Scheibe angebracht, die einen schmalen Ringspalt mit Schlitzen gegenüber dem Werkzeugschaft freilässt.

So wird der Kühlschmierstoff nicht nur punktuell sondern ringförmig auf das Werkzeug geleitet und kann sich wie ein Mantel um das Werkzeug legen. Der KSS bleibt am Fräserschaft haften und gleitet dort – auch bei hohen Drehzahlen – als Film in der Spannut zur Schneide. Da das Schrumpffutter seine Geometrie ohne große Störkontur auch mit Cool-Flash-System beibehält, ist das Ein- und Ausschrumpfen der Werkzeuge problemlos ohne umständliche Montage möglich.


Auch in der Gerätetechnik hält Haimer Innovationen bereit. Für die Schrumpfgeräte der Basic-Serie sowie für das Schrumpfen von Schrumpfspannzangen haben die Werkzeugspann-Spezialisten aus dem bayerischen Igenhausen ein neues konturunabhängiges Beistell-Kühlgerät entwickelt, den Air Cooler. Wie der Name verrät, kühlt er Schrumpffutter und Schrumpfspannzangen mit einem starken Luftstrom ab.

Das neue System eignet sich für Werkzeuge bis 48 mm Durchmesser und etwa 260 mm Länge. Diese werden in einem Aufnahmetopf in den Air Cooler gestellt. Je nach Futtergröße wählt der Anwender eine Kühlungsdauer von 1 oder 2 Minuten. Sobald das Gebläse beginnt zu arbeiten, wird nach ein paar Sekunden zur Beschleunigung des Kühlvorgangs ein feines Korrosionsschutz-Wassergemisch in den Luftstrom eingesprüht. Bevor die Kühlung beendet ist, wird der Nebel gestoppt, sodass das Futter im Luftstrom trocknen kann.

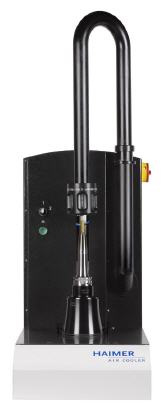

Air-Cooler
