Messen großer Turbinenschaufeln
WENZEL ScanTec stellt CORE M vor

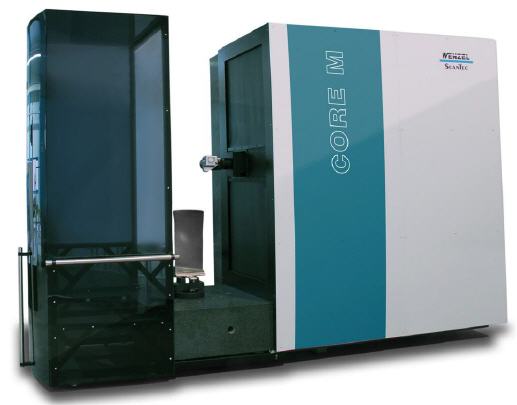

Das optische Highspeed-Messsystem CORE M von WENZEL ist die schnelle und effiziente Lösung für die Prüfung von Serienteilen in der Produktion. Die CORE M basiert auf der Weißlichttechnologie und bietet bei einem enormen Messvolumen eine hohe Messgeschwindigkeit.
Die Forderung nach 100%-Prüfungen ist keine Seltenheit. Im Gegenteil, die vollständige Prüfung aller Produkte einer Produktionscharge wird immer mehr zur Voraussetzung eines qualitativ einwandfreien Produktionsprozesses. Konventionelle Messsysteme sind häufig nicht in der Lage, die geforderten Messzeiten zu garantieren. Vor diesem Hintergrund hat WENZEL ScanTec die CORE-Serie entwickelt. Die CORE M erweitert die CORE-Baureihe um eine neue Variante, die mit einem Messvolumen von 500 x 500 x 1500 mm insbesondere für die Messung großer Turbinenschaufeln ausgelegt ist.
Schnell und effizient
Die CORE M ist ein hoch dynamisches System. Durch die Verwendung elektromechanischer Antriebe, erreicht das optische Scanning-System eine hohe Beschleunigung und eine Verfahrgeschwindigkeit von bis zu 800 mm/s. Die innovative Technologie des Sensors misst problemlos hochreflektierende und spiegelnde Oberflächen. Die aufwändige Vorbehandlung der Bauteile entfällt.
Optimale Zugänglichkeit am Bauteil und hohe Flexibilität werden bei der CORE M durch 3 Linear- und 3 Rotationsachsen erzielt. Die CORE M ist mit einem Drehtisch und einem Dreh-/Schwenkkopf ausgestattet. Die Positionierung in allen sechs Achsen erfolgt stufenlos. So können Bauteil und Sensor jederzeit für bestmögliche Messpunkterkennung optimal zueinander positioniert werden.
Produktionstauglich
Um Bauteile effizient in der Serie prüfen zu können, sollte dieser Prozess dort ausgeführt werden, wo gefertigt wird – in der Produktion. Aus diesem Grund wurde bei der Konstruktion der CORE M besonders darauf geachtet, dass das Messgerät temperaturstabil und schmutzresistent ist.
Übergroße Linearführungen mit breiten Lagerabständen und die auf Kohlefaserhalterungen montierten Präzisionsmaßstäbe garantieren einen zuverlässigen und stabilen Betrieb über einen erweiterten Temperaturbereich von 18 bis 30 Grad Celsius. Die CORE M wird im Inneren temperiert und somit konstant auf einem Temperaturniveau gehalten. Zudem ist die CORE M mit einem neuartigen Laserkompensationssystem ausgestattet. In Echtzeit wird das Messsystem bewegungs- und temperaturabhängig kompensiert und korrigiert.
Wie bei den bestehenden Modellen CORE-DG und CORE-DS, ist auch die CORE M vollständig gegen Staub und Ölrückstände geschützt. Das geschlossene Gehäuse und die abgedeckten Führungen verhindern das Eindringen von Schmutz. Außerdem sind die Lüftungen mit Filtern ausgestattet, so dass keine Beeinträchtigung durch die Umgebungsluft erfolgt.
Patentierte Innovation
Die CORE M zeichnet sich durch ihr innovatives Gesamtkonzept aus. Für die Realisierung der hohen Geschwindigkeiten, wurde eigens ein Konzept zum dynamischen Massenausgleich entwickelt. So wird ein Verformen des Messsystems bei sehr hohen Beschleunigungen verhindert. Außerdem garantiert die laserbasierte Online-CAA die temperatur- und bewegungsabhängige Maschinenkompensation in Echtzeit. Damit wird zu jedem Zeitpunkt eine optimale und präzise Messpunkterfassung erreicht. Diese neuen Innovationen wurden von WENZEL ScanTec zum Patent angemeldet.
Die CORE nutzt das I++ DME-Interface und erlaubt somit den Betrieb der Software nach Wahl des Kunden. Standardmäßig wird die umfassende Kontroll- und Analysesoftware ›Win3DS‹ von WENZEL ScanTec angeboten. Dieses Software-Paket bietet alle erforderlichen Funktionalitäten, um Turbinenschaufeln zu messen und zu analysieren. Außerdem bietet das Software-Paket ein Shop-Floor-Modul, mit dem es auch ungeschulten Anwendern möglich ist, das System schnell und einfach zu bedienen.
