Fünfachs-BAZ von Hedelius mit viel Power

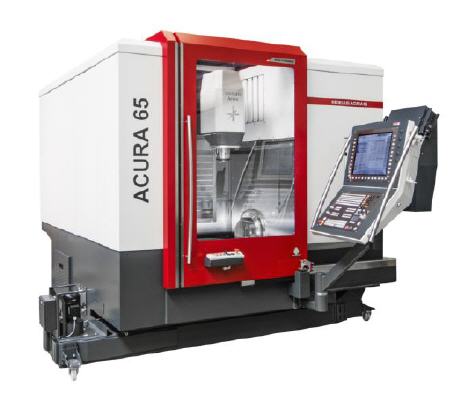

ACURA 65 im Fokus
Im vergangenen September präsentierte die HEDELIUS Maschinenfabrik GmbH zum ersten Mal die neue, äußerst kompakte und präzise 5-Achs-Baureihe ACURA, für den Werkzeug- und Formenbau, einer breiten Öffentlichkeit. Zwei Maschinentypen gehören aktuell zum Programm der Baureihe, die ACURA 55 sowie die große Schwester ACURA 65.
Die spezielle Maschinenkonstruktion, insbesondere der Y-Achse und vertikalen Z-Achse, ist das Fundament der hohen Präzision. Der Abstand der Hauptspindel zu den Führungen der Y- und Z-Achse ist über den gesamten Verfahrbereich konstant. Dieser Aufbau eliminiert die Nachteile vieler herkömmlicher Fünfachs-Bearbeitungszentren. Entstehende Vibrationen werden zudem durch die verrippten Vorschubschlitten aus Grauguss reduziert. Die Z-Achse ist zum Schutz vor Wärmeeinstrahlung und Zugluft verkleidet. So wird der Wärmegang reduziert und das Bearbeitungsergebnis nochmals genauer.
Die beidseitig gelagerte Dreh-Schwenktischeinheit wird hydraulisch geklemmt. Dies macht sich in der Stabilität positiv bemerkbar und erlaubt in Verbindung mit den drehmomentstarken Celox Motorspindeln (bis 35 kW Antriebsleistung und bis 183 Nm Drehmoment) eine Leistungszerspanung auch in Problemwerkstoffen. Bei der ACURA werden hoch vorgespannte Rollenführungen, geschliffene Kugelrollspindeln und direkte Wegmesssysteme an allen Achsen eingesetzt.
Mit einer Grundfläche von 2685 x 2850 mm und einer Bauhöhe von 2545 mm passt die ACURA in nahezu jede Werkhalle. Hydraulik, Pneumatik, Zentralschmierung, Schaltschrank und Kühlaggregate sind in die Maschinenverkleidung integriert und von der rechten Maschinenseite wartungsfreundlich zugänglich. Mit einer Maschinentischhöhe von 845 mm ist die ACURA auf perfekte Zugänglichkeit ausgelegt. Die Planscheibe des Dreh-Schwenktisches wurde im Vergleich zu anderen Maschinen weiter nach vorne gelegt, sodass der Zugang zum Werkstück noch einmal verbessert wird. Der komplett gekapselte Arbeitsraum gewährleistet ein sauberes Arbeitsumfeld. Eine Kranbeladung ist dennoch uneingeschränkt möglich. Der HEDELIUS Grundsatz „Der Bediener im Fokus“ gilt auch für die ACURA.
Ein weiteres Highlight der Maschine ist das auf der rechten Maschinenseite integrierte 65-fach Werkzeugmagazin. Das Magazin kann von vorne über eine Beladetür hauptzeitparallel bestückt werden. Zusätzlich können die ACURA Maschinen mit einem Standby Magazin mit bis zu 190 zusätzlichen Werkzeugplätzen erweitert werden.
Die Maschine wird serienmäßig mit einer Heidenhain TNC 640 Steuerung mit 19 Zoll-Monitor und Volltatstatur ausgerüstet. Optional steht eine Sinumerik 840D Solutionline ebenfalls mit 19 Zoll-Monitor zur Verfügung.
Mehr Informationen zu HEDELIUS:
 |
HEDELIUS Maschinenfabrik GmbH |
|
Sandstraße 11 |
|
49716 Meppen |
|
Telefon: ++49 (0) 59 31 / 98 19-0 |
|
Telefax: ++49 (0) 59 31 / 98 19-10 |
|
E-Mail: info@hedelius.de |
|
www.hedelius.de |
