Ideal zum effizienten Spannen

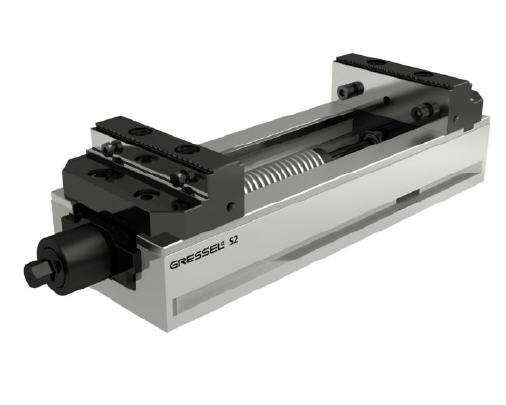

Einfachspanner von Gressel

Mit den Einfachspannern der Baureihe ›S2‹ hat der Schweizer Spezialist für Werkstück-Spanntechnik Gressel eine praxisgerechte und dabei technisch herausragende Lösung zum effizienten Spannen von Werkstücken auf den Markt gebracht.


Die Einfachspanner ›S2‹ von Gressel gibt es in den Backenbreiten 80, 125 und 160 Millimeter. Die sehr kompakt konstruierten Einfachspanner zeichnen sich durch die bewährte schnelle Verstellung des Spannbereichs (Positionierung) und die Schnellspannung mittels einfachem 160 Grad-Umlegen des Drehmoment-Schlüssels aus. Darüber hinaus können die flach ausgeführten Einfachspanner S2 je nach Baugröße mit allen vorhandenen Maschinentisch- und Paletten-Versionen – beispielsweise 320 x 320, 400 x 400 und 500 x 500 Millimeter – kombiniert werden. Sie lassen sich anforderungsgerecht mit Wendebacken grip, Alubacken, Wendebacken grip Breite 40, Wendebacken grip Breite 65 sowie Adapter- und Pendelplatten ausrüsten. Dadurch ist eine hohe Anwendungs- und Nutzungsflexibilität gegeben.

Die 160 Grad-Schnellspann-Funktion erlaubt das Spannen im Zeitraum von weniger als einer Sekunde. Zeitraubende Kurbelumdrehungen sind nicht erforderlich. Zudem hilft das schnelle und sichere Handling, die unproduktiven Nebenzeiten auf ein Minimum zu reduzieren. Bei den kompakten Abmessungen der Grundkörper weisen die Einfachspanner S2 aller Baugrößen große Spannbereiche auf (S2 80 = 0 bis 192 Millimeter, S2 125 = 0 bis 308 Millimeter, S2 160 = 0 bis 434 Millimeter). Des Weiteren hat Gressel bei der Konstruktion auf ein möglichst geringes Gewicht geachtet, um eine bestmögliche Ausnutzung der zulässigen Gesamtgewichte in Verbindung mit Paletten sicherzustellen.

Anwender können die Einfachspanner S2 auch mit ›gredoc‹, dem mechanischen Nullpunkt-Spannsystem von Gressel kombinieren. Die Werkstück-Spannung erfolgt dabei auf Zug und nicht auf Druck, sodass der Grundkörper nicht auf Zug beansprucht wird. Mit stufenlos einstellbaren Spannkräften bis 25 Kilonewton (bei 50 Newtonmeter) beim Einfachspanner S2 80, bis 40 Kilonewton (bei 90 Newtonmeter) beim Einfachspanner S2 125 und bis 50 Kilonewton (bei 120 Newtonmeter) beim Einfachspanner S2 160 werden die Spannsysteme allen Aufgaben gerecht, zumal durch die Wechselbacken eine hohe Anpassungs-Flexibilität an die jeweiligen Bearbeitungsaufgaben gegeben ist.



Mehr Informationen zur Gressel AG

Kontakt  Herstellerinfo
Gressel AG
Schützenstr. 25
CH-8355 Aadorf
Telefon +41-52-3681616
Fax +41-52-3681617
E-Mail: info@gressel.ch
www.gressel.ch
