Messen "auf einen Blick"

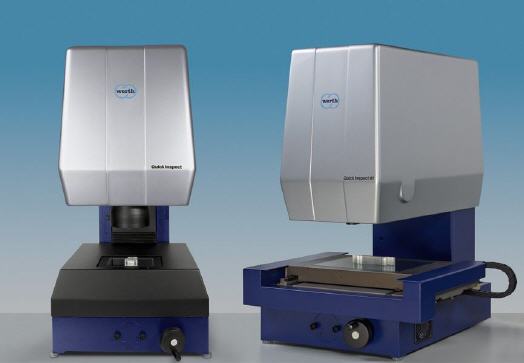

Werth QuickInspect MT mit Messbereich nach Wunsch

Das vollständige Erfassen des Werkstücks in einem Bild gewährleistet einfachste Bedienung und kurze Messzeiten. Für kleinere Werkstücke nutzt das Messgerät analog zum klassischen Profilprojektor das Sehfeld des Objektivs als Messbereich. Dieses Prinzip ist für verschiedene Messbereiche durch die klassischen QuickInspect-Geräte von Werth realisiert.


Bei größeren Messbereichen ist mit diesem Konzept die Auflösung und somit auch die Genauigkeit beim Messen aufgrund der Anzahl und Größe der Pixel begrenzt. Für höhere Anforderungen an Messbereich, Auflösung und Messunsicherheiten wird die gleiche einfache Bedienung durch Messung „im Bild“ mit dem neuen QuickInspect MT realisiert.

Hierzu rastert das Gerät auf Knopfdruck die Werkstücke in Sekundenschnelle „OnTheFly“ ab und erzeugt hoch aufgelöste Bilder mit nahezu beliebig vielen Pixeln und hoher Genauigkeit. Auch besonders kleine oder hochgenaue Merkmale an größeren Objekten (Standard bis 250 mm Länge) können sehr gut dargestellt und gemessen werden. Im Automatikmodus wird das Messobjekt nach dem Rastern vollautomatisch erkannt und das passende CNC-Messprogramm gestartet.

Um die Vergleichbarkeit zu konventionellen Koordinatenmessgeräten sicherzustellen, sind die Geräte in Anlehnung an lSO 10360 bzw. VDl/VDE 2617 spezifiziert und auf das Längennormal der PTB rückgeführt. Abhängig von der gewählten Optik sind Messabweichungen von Bruchteilen von Mikrometern oder wenigen Mikrometern erreichbar.

Bei den meisten Gerätevarianten (0,037x bis ca. 1x) ist ein Scharfstellen aufgrund der Telezentrie nicht mehr notwendig. Für hohe Vergrößerungen unterstützt eine komfortable Fokusfunktion der Bildverarbeitungssoftware das einfache „Scharfstellen“. Diese zeigt dem Nutzer die Position, in der das Werkstück fokussiert ist, um optimale Bedingungen zur Messung zu schaffen. Selbstverständlich ist eine Temperaturkompensation für das Messen in der Fertigungsumgebung integriert.
