Tubix – Spindelhubgetriebe von Neff
Neuartige Konstruktion umgesetzt
Konsequent dem Ansatz des Value Engineering folgend, hat Neff eine neue Spindelhubgetriebe-Generation konstruiert.

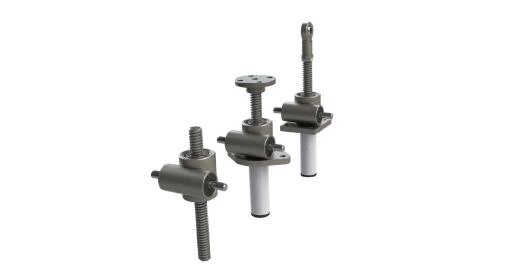

Zwei gekreuzte und mit Laserstrahl verschweißte Rohre übernehmen in der neuen Konstruktion die Funktion des traditionellen Getriebegehäuses. Das vereinfacht Materialvariationen. So können zum Beispiel Edelstahl-Spindelhubgetriebe für Anwendungen in der Medizin-, Verpackungs- oder Nahrungsmitteltechnik ohne großen Zusatzaufwand schnell realisiert werden.
Ausgehend vom klaren und extrem kompakten Aufbau der TUBIX-Hubgetriebe lassen sich reihenweise Applikationen ableiten, die eine Vielzahl von bestehenden Anwendungen abdecken und neue Einsatzfälle erschließen. So lässt sich schon die Grundform der neuen TUBIX-Getriebe einfach in vorhandene Konstruktionen integrieren. Wahlweise können die Standard-Anbauplatten unterhalb oder oberhalb des Antriebzapfens angebracht werden.
Durch die Variation der Grundplatten ergeben sich darüber hinaus vielerlei Gestaltungsmöglichkeiten. So können die neuen Spindel-Hubgetriebe auf einfache Weise an bestimmte Kundenanforderungen angepasst werden oder bei der Substitution bereits bestehender Antriebslösungen, können die Anschlussmaße der schon bestehenden Bohrbilder realisiert werden. Weiter sind die Rohre mit einer fast beliebigen Länge herstellbar. In Bezug auf das Spindelrohr ergibt sich daraus der Vorteil, dass das Maß zwischen Grundfläche und Antriebswelle problemlos variiert werden kann.
Wenn die Befestigungsplatte am Rohr-Ende verschweißt wird, kann bei sehr schlanken Anwendungen das Spindelrohr als Abstützung dienen. Ein verlängertes Antriebswellen-Rohr in Kombination mit einer Hohlwelle und einem angeschweißten Motorflansch erspart den Einsatz der sonst üblichen Motorglocken, was wesentlich kompakter baut und zusätzlich Kostenvorteile bringt.Die neuentwickelte Spindelhubgetriebe-Baureihe TUBIX ist mit den bekannten Übersetzungen und mit stehender (N-Version) oder rotierender (R-Version) Hubspindel lieferbar.
Als Gewindetrieb kommen wahlweise die bewährten NEFF-Trapezgewindespindeln oder die NEFF-Kugelgewindetriebe in verschiedenen Durchmessern und Steigungen zum Einsatz. Zubehör und Anbauteile aus dem NEFF-Baukasten wie Befestigungsplatten, Gabelköpfe, Gelenkaugen und Faltenbälge aus den kubischen Spindelhubgetrieben sind auch für die neue TUBIX-Baureihe verwendbar.
Mehr Informationen zur NEFF Gewindetriebe GmbH:
 |
NEFF Gewindetriebe GmbH |
|
Karl-Benz-Straße 24 |
|
71093 Weil im Schönbuch |
|
Tel. 07157 53890-0 |
|
Fax 07157 53890-25 |
|
E-Mail: info@neff-gt.de |
|
www.neff-gewindetriebe.de |
