Ideal für große Bohrdurchmesser

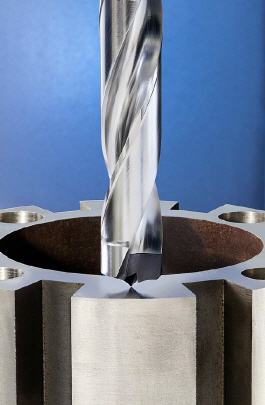

CHAM IQ DRILL - Iscars Geniestreich

Mit dem Wechselkopfbohrsystem CHAM IQ DRILL setzten die Iscar-Entwickler erneut Maßstäbe und liefern dem Endanwender umfangreiche Handlings-, Produktivitäts- und Qualitätsvorteile für den Bohrungsbereich 33 bis 40 mm.


Das besondere Bohrkopf-Klemmsystem ist das weltweit erste seiner Art und garantiert eine einfache und sichere Handhabung ohne jegliche Ersatzteile. Die Klemmkraft wird ausschließlich im V-förmigen Hartmetallstift aufgebaut und garantiert im Zusammenspiel mit den großen Anschlagflächen eine bisher unerreichte Prozesssicherheit bei unregelmäßigen Schnittkräften, welche z.B. bei Anbohrprozessen auf schrägen Flächen entstehen.

Die konkave HFP-IQ-Schneidengeometrie beinhaltet eine revolutionäre Querschneidenausführung und reduziert sowohl Axialkräfte als auch Drehmomentwerte während des Anbohrvorgangs. Resultat aller Geometrieoptimierungen ist eine signifikant verbesserte Eigenzentrierfähigkeit, wodurch Bohrtiefen bis 400 mm ohne jegliche Pilotbohrungen realisiert werden können. Dank der multifunktionellen Bohrkopfkonstruktion können sowohl ISO-P (Stahl) als auch ISO-K (Guss) Werkstückstoffe bearbeitet werden. Der PVD-TiAlN-beschichtete Schneidstoff IC908 bietet zudem eine optimale Verschleißfestigkeit bei gleichzeitig hoher Zähigkeit und gewährleistet maximale Standzeiten in beiden Werkstoffgruppen.

Sämtliche Bohrkörpervarianten besitzen innere Kühlmittelzufuhr sowie große polierte Spankammern und erzielen einen exzellenten Spanfluss. Die Monoblockbohrkörper in 3xD und 5xD Ausführung weisen einen modifizierten Anschlagflansch auf, welcher es erlaubt, die Auskraglänge bei gleicher Bohrtiefe um bis zu zehn Prozent zu reduzieren.

Highlight der CHAM IQ DRILL-Linie sind die „doppelt“ modularen 10xD Bohrkörper. Mit nur zwei Grundkörpervarianten wird durch einfachen Wechsel der Werkzeug-Krone (ebenfalls ohne jegliche Schrauben) der komplette Durchmesserbereich 33 - 40 mm abgedeckt. Auf jeder Werkzeug-Krone und jedem Monoblockbohrkörper lassen sich zusätzlich bis zu zehn verschiedene Bohrkopfdurchmesser montieren (z.B. Ø 36.0 bis Ø 36,9 mm). Diese flexibilitätsorientierte Auslegung bietet maximales Einsparpotential durch minimale Lagerhaltungskosten.



Mehr Informationen zur ISCAR Germany GmbH:

Kontakt  Herstellerinfo
ISCAR Germany GmbH
Eisenstockstraße 14
76275 Ettlingen
Tel.: 07243 9908-0
Fax: 07243 9908-93
E-Mail: werkzeuge@iscar.de
www.iscar.de
