Passgenaue Dreh-Schleif-Lösung
Pkw-Getrieberäder perfekt bearbeiten
Die neue Maschine VLC 200 GT haben EMAG-Ingenieure speziell für die Futterbearbeitung von Pkw-Getrieberädern entwickelt. Anwender profitierten nicht nur von hocheffizienten Dreh- und Scheif-Prozessen in einer Aufspannung, sondern auch von einem sehr guten Preis-Leistungs-Verhältnis.
Die Automobilindustrie gibt immer größere Summen für die Forschung aus – jährliche Steigerungsraten von 7 bis 8 Prozent in diesem Bereich sind längst schon die Regel. Alleine deutsche OEMs und Zulieferer wiesen im vergangenen Jahr mehr als 34 Milliarden Euro Entwicklungsausgaben auf, so eine Studie des Verbands der Automobilindustrie (VDA). Der Getriebebau ist ein Schwerpunkt dieser Innovationsdynamik: Moderne Getriebe werden in der Tendenz kleiner (und somit leichter), verfügen aber gleichzeitig über mehr Schaltgänge und somit mehr Zahnräder und Verzahnungskomponenten.
Das garantiert optimale Drehzahlbereiche und sinkende Verbrauchswerte. Jedes einzelne Getrieberad muss dabei hochpräzise, extrem schnell und prozesssicher gefertigt werden. Angesichts der großen Stückzahlen ist die Produktionstechnik praktisch immer im Fokus der Planer. Gesucht werden Lösungen, mit denen Taktzeiten und Stückkosten weiter sinken, die Qualität aber sogar noch ansteigt. – Dieser Herausforderung stellen sich die Getriebespezialisten bei EMAG seit Jahrzehnten mit Erfolg.
Ein besonderer Quantensprung war dabei vor fast 20 Jahren die Entwicklung der ersten Pick-Up-Maschine für die kombinierte Dreh-Schleif-Bearbeitung von Futterteilen. Der Clou dabei: Je nach Werkstückgeometrie und Qualitätsanforderung werden die beiden Bearbeitungsprozesse intelligent und im schnellen Wechsel kombiniert – ein Prinzip, das EMAG-Ingenieure immer weiter perfektionieren.

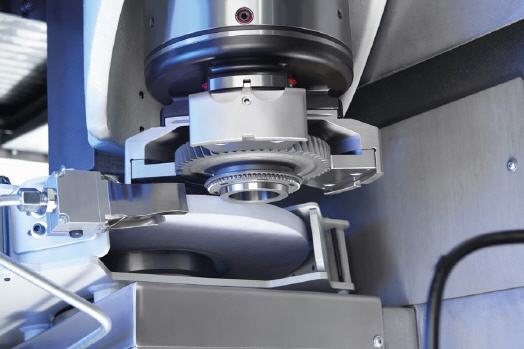

Was für Produktivitätssprünge die VLC 200 GT ermöglicht, deutet bereits die einfache Prozessbeschreibung an: So erfolgt das Beladen der Maschine durch die EMAG-typische, integrierte Pick-Up-Spindel mit besonders hohem Tempo. Um Nebenzeiten zu verkürzen, hat EMAG unter anderem den Mechanismus der Arbeitsraumtür optimiert. Nachdem die Spindel mit Bauteil dann ihre Bearbeitungsposition eingenommen hat, erfolgt in schneller Abfolge das Hart-Vordrehen von Schulter und Bohrung. Anschließend verbleibt am Getrieberad nur noch ein Restaufmaß von wenigen Mikrometern.
Das sorgt wiederum für einen deutlich verkürzten Schleifprozess, der entweder mit Korund- oder CBN-Schleifscheiben erfolgt. Gleichzeitig profitiert die Bearbeitungsqualität von der Dreh-Schleif-Kombination: Wenn nach dem Drehen nur noch ein geringes Aufmaß abgeschliffen werden muss, lässt sich die Schleifscheibenspezifikation gezielter auf die gewünschte Endqualität auslegen – Oberflächenwerte mit einer gemittelten Rauhtiefe Rz von weniger als 1,6 Mikrometer lassen sich somit prozesssicher mithilfe der VLC 200 GT umsetzen. Insgesamt eröffnet die multifunktionale Technologie den Anwendern zudem eine Vielzahl von Möglichkeiten: Innen- und Außenschleifspindeln, Blockstahlhalter oder der bewährte 12-fach-Werkzeugrevolver von EMAG kommen je nach Bedarf zum Einsatz.
Ein weiterer Vorteil zeigt sich mit Blick auf die Werkzeugkosten, denn die Schleifscheibe verschleißt langsamer und muss somit seltener abgerichtet werden. Speziell dafür verfügt die VLC 200 GT im Übrigen über eine separate, diamantbeschichtete Abrichtrolle. „Die Maschine ist mit dem separaten rotierenden Abrichtsystem und der Körperschallsensorik optimal ausgestattet, um die Vorteile der CBN-Schleiftechnik zu nutzen“, betont Dr. Hegener.
Für eine dauerhafte Prozesssicherheit und Bearbeitungsqualität sorgt nicht zuletzt der integrierte Messtaster, mit dessen Hilfe Durchmesser und Länge des Bauteils in der Aufspannung nach dem Prozess überprüft werden. Besonderen Wert legen die Entwickler bei EMAG auch auf Bedienkomfort und Zugänglichkeit: So sichern große Türen den einfachen Zugang zum Arbeitsraum. Werkzeuge und Spannmittel sind sehr gut zugänglich und lassen sich schnell und komfortabel wechseln.
Mehr Informationen zu Emag:
 |
Emag Gmbh & Co. KG |
|
Austraße 24 |
|
73084 Salach |
|
Telefon 07162 17-0 |
|
Fax 07162 17-199 |
|
E-Mail: communications@emag.com |
|
www.emag.com |
