Die Hochproduktive für kleine Werkstücke

S11 von Studer

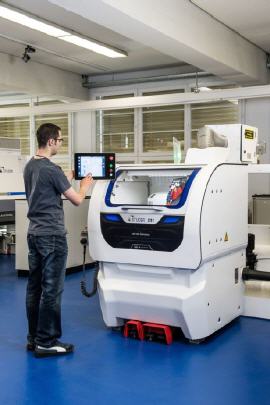

Die S11 ist die kleinste Maschine im Portfolio der Fritz Studer AG und für Werkstücke bis 200 mm Länge wie massgeschneidert. Hinter dem extrem kompakten Maschinenkonzept steckt derart viel Produktivität, dass selbst die erfahrenen Schleifspezialisten ins Staunen kommen.


Etwas in dieser Kompaktheit für dieses Teilespektrum hat es auf dem Markt im Rundschleif-Sektor noch nicht gegeben. Die Verantwortlichen sind von ihrer Entwicklung STUDER S11 sehr überzeugt, wie die Stellungnahme von Martin Habegger (Projektleiter S11) zeigt: «Wir haben im Vorfeld eine Marktanalyse gemacht. Uns ist nicht bekannt, dass eine vergleichbare Maschine mit diesen Funk- tionalitäten wie die STUDER S11 derzeit am Markt existiert. Die S11 verkörpert kleinste Bauweise gepaart mit hoher Produktivität und Schweizer Präzision. Energieeffizienz inklusive, die wir mit dem Bluecompetence-Label zum Ausdruck bringen.»

Die Reise im Rundschleifen geht in Richtung: mehr Produktivität bei kompaktester Bauweise.
Doch wenn der Begriff kompakt im Werkzeugmaschinenbau fällt, werden zwangsläufig folgende Fragen gestellt:

1. Ist die STUDER S11 genügend stabil und präzis?
2. Ist die Maschine trotz ihrer Kompaktheit gut zugänglich?

Beide Fragen können mit einem klaren ja beantwortet werden. Wenn es um das Schleifen geht, ist Präzision das A und O. Das haben die Thuner Spezialisten traditionsbedingt in den Genen. Bezüglich Präzision gibt es bereits erste Erfahrungswerte mit der Fertigung von Einspritzdüsen für Hubkolbenmotoren. Hier werden im Bereich der Rundheit Toleranzen unter 5/10 µm in Serie und eine Geradheit unter 1 µm gefordert. Diese Werte werden von der S11 in der Praxis deutlich unter- schritten. Dafür sorgt letztlich – neben STUDER Präzisions-Werkzeugmaschinenbau sowie einem ausgezeichneten Wärme-Managementsystem – auch die Inprozess-Messung und -Steuerung.

Doch was kann die STUDER S11 konkret? Bis zu 200 mm lange, 50 mm Durchmesser messende und bis 3 kg schwere Werkstücke können auf der 1,8 m2 kleinen Produktions-Rundschleifmaschine gefertigt werden. Die Spitzenhöhe liegt bei 125 mm. Zudem hat es der Schweizer Schleifmaschinenhersteller fertig gebracht eine 500 mm Durchmesser grosse Schleifscheibe, die noch dazu rotierend abgerichtet werden kann, in diese kleine Maschine zu integrieren. Das ist kein Zufall. Denn 500 mm Schleifscheibendurchmesser sind dann entscheidend, wenn es um hohe Produktivität geht. Die wassergekühlte und mit Hochpräzisions-Wälzlagern ausgestattete Motor-Schleifspindel sorgt mit ihren 4.5 kW für ein ordentliches Zeitspanvolumen. Der Schleifkopf kann in 0 oder aber 20 Grad angestellt werden.



Mehr Informationen zur Fritz Studer AG:

Kontakt  Herstellerinfo
Fritz Studer AG
Thunstraße 15
CH- 3612 Steffisburg
Telefon 41 3343911-11
Fax 41 3343911-12
E-Mail: info@studer.com
www.studer.com
