Gewichtssparend und kompakt
Schwenkverschraubungen neu im Stauff-Programm

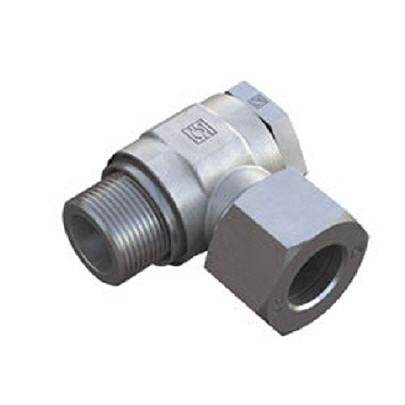

Das gesamte Rohrverschraubungsprogramm für die Hydraulik aus eigener Entwicklung und Fertigung: Mit diesem Anspruch wurde Stauff Connect Anfang 2015 auf den Markt gebracht. Bereits vom Start weg gab es ein umfassendes Sortiment, das stetig weiterentwickelt wird. Neu im Programm sind die Winkel-Schwenkverschraubungen RSWND in Mitteldruck-Ausführung. Sie ergänzen das bereits verfügbare Programm der Winkel-Schwenkverschraubungen RSW für Hochdruck-Anwendungen um eine Baureihe für niedrigere Betriebsdrücke, das heißt für bis zu 250 bar.
Genau wie die Baureihe RSW ermöglicht auch die RSWND-Serie die winkeleinstellbare und schwenkbare Verbindung einer metrischen Rohrleitung in einem Winkel von 90°. Da der zulässige Druckbereich niedriger ist, ist die neue Baureihe deutlich kompakter und um bis zu 25% leichter ausgeführt – ein Pluspunkt insbesondere in mobilhydraulischen Anwendungen. Dank der verringerten Abmessungen können in der Konstruktion mehrere Schwenkverschraubungen näher nebeneinander platziert werden. Das erlaubt eine kompaktere Bauweise.
Stauff fertigt die RSWND-Serie für sämtliche gängigen metrischen Rohr-Außendurchmesser von 6 bis 22 mm in der Leichten Baureihe bzw. von 6 bis 20 in der Schweren Baureihe. Für Rohr-Außendurchmesser von 4, 6 und 8 mm steht zusätzlich eine Extra-Leichte Baureihe zur Verfügung.
Die neuen Mitteldruck-Schwenkverschraubungen sind in vier Varianten lieferbar: mit metrischem und zölligem Einschraubgewinde und jeweils mit Elastomerdichtung (weichdichtend) oder Dichtkantenring (metallisch dichtend) am Einschraubstutzen. Die metallisch dichtende Variante kommt komplett ohne innenliegende Dichtungen aus, so dass sie auch in Leitungssystemen für aggressive Medien oder in erhöhten Temperaturbereichen eingesetzt werden kann.
Wie alle Stauff Connect-Verschraubungen ist auch die RSWND-Baureihe mit einer korrosionsbeständigen Zink/ Nickel-Oberfläche beschichtet.
Mit diesem Eigenschaftsprofil ist die RSWND die ideale Schwenkverschraubung für Anwendungen im Nieder- und Mitteldruckbereich, bei denen neben der uneingeschränkten Schwenk- und Ausrichtbarkeit bei der Montage auch eine kompakte und leichte Bauweise erwünscht ist.
Mehr Informationen zur Stauff-Gruppe:
 |
Walter Stauffenberg GmbH & Co. KG |
|
Im Ehrenfeld 4 |
|
58791 Werdohl |
|
Tel.: +49 (0) 23 92 / 9 16 - 0 |
|
Fax: +49 (0) 23 92 / 25 05 |
|
E-Mail: sales@stauff.com |
|
www.stauff.com |
