Partikelfilter und Wasserabscheider vereint
Neuheit von SMC

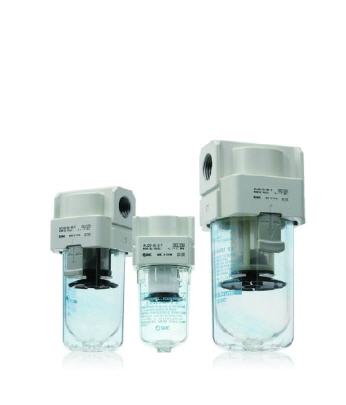

Um Vakuumpumpen oder Ejektoren in Vakuumsystemen vor Staub oder Wasser zu schützen, waren Anwender bislang gezwungen, zwei separate Filterelemente in ihre Anlagen zu integrieren und zu warten. Damit macht SMC jetzt Schluss: Die neu entwickelten Vakuumfilter der Serie AFJ können Partikel und Wassertropfen in drei Filtrationsstufen (5, 40 und 80 µm) gleichzeitig beseitigen.
SMC hat mit den neuen Vakuumfiltern der Serie AFJ eine neue Filtergattung geschaffen. Die Vorteile liegen auf der Hand: In allen Vakuumanwendungen, in denen Partikel und Feuchte gleichzeitig entfernt werden müssen, machen sie die zweite Komponente überflüssig!
Die Vakuumfilter der Serie AFJ sind in zwei Ausführungen erhältlich. Wer ausschließlich Partikel beseitigen möchte, kann auf die Modelle der Reihe AFJ-T zugreifen. Sie sind für Durchflussraten bis 660 Liter pro Minute ausgelegt. Allen Anwendern, die Staub und Wasser gleichzeitig, mit nur einem Produkt entfernen möchten, steht die Reihe AFJ-S zur Verfügung. In deren Ventilinneren sind Deflektorschaufeln angebracht, die die durchströmende Luft in Rotation versetzen.
Die Abscheidung der Feuchtigkeit erfolgt dann durch die entstehende Zentrifugalkraft. Mit den Filtern dieser S-Reihe lassen sich bis zu 500 Liter Luft pro Minute reinigen. Die Wasserabscheiderate liegt bei 80 %. Beide Filtertypen – AFJ-T und AFJ-S – bietet SMC in drei wählbaren Filtrationsstufen von 5, 40 und 80 µm an. Es stehen drei Baugrößen in den Anschlussgrößen 1/8“, 1/4“, 3/8“ und 1/2“ zur Verfügung.
„Wo immer Vakuumsysteme betrieben werden, klagen Anwender häufig über Zeitmangel, fehlendes Fachpersonal oder beengte Einbausituationen für die Wartung der Filtereinheiten“, beschreibt ein SMC-Sprecher die Erfahrungen in der Praxis. Die Wartung nimmt dadurch zuviel Zeit in Anspruch. Diesem Problem begegnet SMC mit einigen konstruktiven Lösungen, die den Zeit- und Handlingsaufwand senken: So bilden Filterelement und Behälter bei allen AFJ-Filtern eine Einheit.
Das spart Wartungsraum, weil das komplette Element nach der Entriegelung zur Seite gekippt und herausgenommen werden kann. Die Entriegelung gelingt einfach per Knopfdruck – Werkzeug ist nicht erforderlich. Kostensparend wirkt sich weiterhin aus, dass die Filtereinsätze für 40 µm und 80 µm waschbar sind und wiederverwendet werden können. Lediglich die Einsätze für 5 µm müssen je nach Gebrauch ausgetauscht werden.
Als Orientierungshilfe nennt SMC hierfür einen zeitlichen Rahmen von zwei Jahren, oder wenn der Druck auf 20 kPa sinkt. Last but not least vereinfacht auch der transparente Kunststoffbehälter die Wartung. Der Füllstand ist so von allen Seiten jederzeit einsehbar. Eine Wartung braucht also erst vorgenommen werden, wenn sie tatsächlich erforderlich ist. Als Behältermaterial können Anwender zwischen Polycarbonat oder Polyamid wählen.
Mit den neuen Vakuumfiltern der Serie AFJ vereint SMC erstmals die Funktionen Partikelfilter und Wasserabscheider in einem Produkt. Das macht diese Neuentwicklung zu einer universellen Lösung. Wer nur Partikel entfernen möchte, greift zu den AFJ-T-Modellen, die alle Vorteile der Serie besitzen: schnelle, werkzeugfreie Wartung, optische Füllstanderkennung, minimaler Wartungsraum und waschbare Filtereinheiten.
Wer es hingegen auf die gleichzeitige Entfernung von Staub und Wasser abgesehen hat, kommt an den Modellen der Reihe AFJ-S nicht vorbei: Statt zwei Filtereinheiten wird nur eine gebraucht, so dass Anwender auch flexibel bleiben, wenn sich die Anforderungen einmal ändern.
