Verzahnungen effizienter messen
Verzahnungsmesszentrum mit Anspruch
Das universelle Verzahnungsmesszentrum ›MarGear GMX 400 W‹ von Mahr erhält die Anbindung an die bewährte MarWin-Plattform. Damit steht der Messung von Verzahnungen eine sehr umfangreiche Verzahnungssoftware zur Verfügung.

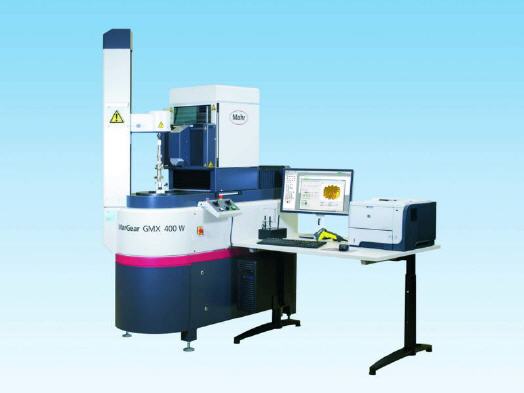

Das Verzahnungsmesszentrum MarGear GMX 400 W von Mahr prüft Verzahnungen und komplette Getriebewellen hochpräzise und vollautomatisch. An gerad- und schrägverzahnten Zylinderrädern werden alle relevanten Verzahnungs-, Form- und Dimensionsmessungen auf einem Messgerät realisiert. Hinzu kommen 3D-Geometrien wie beispielsweise Abstände, Durchmesser oder Kegelwinkel. Die Messung und Auswertung von flankenkorrigierten Verzahnungen mit den typischen Normkenngrößen für Profil, Flankenlinie, Teilung, Rundlauf, Zahndicke, Zweikugelmaß und Rollenmaß, ist ebenso möglich, wie die Toleranzbewertung der Zahnform über K-Schablonen.
In einem Messablauf lässt sich die Standardmessung mit Verschränkungsmessung, der Messung von Kopf- und Fußkreisdurchmesser einfach kombinieren. Die Prüfung von Segmentzahnrädern ist genauso realisierbar wie die von konischen Verzahnungen. Der hochgenaue 3D-Scanning-Sensor kombiniert mit der direkt angetriebenen C-Achse garantiert Präzision und Schnelligkeit.
Die Anbindung an die mehr als 6000-fach verkaufte MarWin-Plattform von Mahr vereinfacht und beschleunigt Verzahnungsmessungen. In der bewährten MarWin-Umgebung sind Komplettprogramme für die Messung von Verzahnungen im Teach-In-Modus leicht zu programmieren. Die bewährte MarGear GMX Maschinenfehlerkorrektur im Echtzeitbetrieb wird mit der MarEcon-Steuerung auch für Positionierbewegungen genutzt und beschleunigt den gesamten Mess- und Bewegungsablauf.
Die Software ist einfach zu bedienen und bietet verschiedene Schnittstellen zur leichteren Automatisierung des Messablaufes. Auch beim Import von Verzahnungsdaten, z.B. im GDE-Format, wird ein 3D-Modell des Zahnrades zur optischen Kontrolle präsentiert, die Zahngeometrie auf Plausibilität geprüft und so Bedienfehler minimiert.
Die übersichtliche Bedienoberfläche „QE Cylindrical Gear“ bietet zahlreiche Schnittstellen für den Datenimport und -export. Mit der QEP-Schnittstelle (Quick&Easy-Profil) lassen sich komfortabel Profil- und Ergebnisdaten einer Verzahnungsmessung in dem MarWin spezifischen Format archivieren und später zur nachträglichen Auswertung laden. Mit dem Baustein „QE Cylindrical Gear“ lassen sich z.B. schnell und einfach Q&E Module aus dem MarWin-Baukasten zu einem Komplettprogramm für eine Getriebewelle verknüpfen.
Das Messsystem MarGear GMX 400 W gehört zur Genauigkeitsklasse 1 für Verzahnungsmessungen gemäß VDI/VDE 2612/2613 Gruppe 1 bei 20 °C ± 2 K (Drehachse in Formtester-Genauigkeit). Der Messplatz ist ausgelegt für Werkstücke bis zu einem Außendurchmesser von 400 mm. Mit der Option eines langen Widerlagers können auch Getriebewellen bis 700 mm Länge überprüft werden.
