Blechstrukturen schneller simulieren

Simufact Welding 7

Simufact Engineering, ein Unternehmen der MSC Software, hat mit ›Simufact Welding 7‹ die nächste Version seiner Lösung für die Simulation von Schweißprozessen auf den Markt gebracht. Mit funktionalen Neuerungen wie den Solid-Shell-Elementen, vereinfachten Berechnungsmethoden für Widerstandspunktschweiß-prozesse und der flexibleren Berücksichtigung von Spannkonzepten verspricht Simufact Welding 7 kürzere Rechenzeiten, genauere Ergebnisse und eine intuitivere Bedienung der Software.

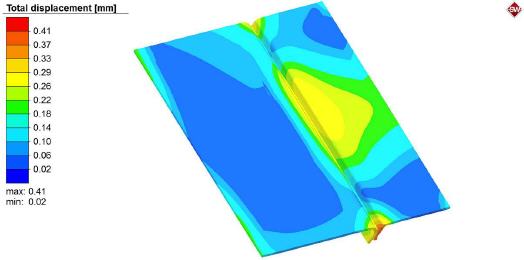

Durch die Verwendung von Solid-Shell-Elementen lassen sich Baugruppen aus dünnen Blechen schneller berechnen, da die benötigte Elementanzahl im Modell deutlich sinkt.

Die Software kann darüber hinaus viele Modelle mit Hexaeder-Elementen in Solid-Shell-Netze umwandeln. Dazu prüft Simufact Welding 7, ob eine eindeutige Ober- und Unterseite vorhanden ist. Sofern von der Konvertierungsfunktion diese Spezifikationen identifiziert werden, kann die bisherige Hexaeder-Vernetzung in die Solid-Shell-Vernetzung umgewandelt werden.

Schnellere und effizientere Berechnung großer Modelle

Mit der parallelisierbaren Segment-to-Segment-Berechnung, die im neuen Solver implementiert ist, lassen sich große Modelle mit vielen Kontaktflächen schneller und effizienter berechnen, da due neu formulierten Kontaktbeschreibungen stabilisierend auf die Simulation wirken. Diese Berechnungsmethode lässt sich jetzt auch mit der Domain Decomposition Method (DDM) nutzen, wodurch eine effiziente Parallelisierung möglich ist.

Vereinfachte Berechnungsmethoden für Widerstandpunktschweißprozesse

Mit der Version 7 führt Simufact die vereinfachte Berechnungsmethode „Thermal Cycle“ für Widerstandspunktschweißprozesse ein. Mit dieser bereits für andere Schweißprozesse verwendeten Methode lassen sich insbesondere komplexe und große Baugruppen in kürzerer Rechenzeit berechnen und schnelle Aussagen zum Beispiel zur Verzugsrichtung treffen.

Ist die Form der Schweißlinse z.B. aus Prozessmodellen oder Messungen bereits bekannt, kann der Anwender die Berechnung zusätzlich vereinfachen, indem er ohne zuvorige rechnerische Ermittlung direkt Temperaturen vordefiniert.

Vereinfachter Modellaufbau mit dem Roboter-Assistenten

Mit wenigen Mausklicks können Anwender in der Version 7 ihrem Modell neue Schweißroboter mit mehreren Schweißpfaden, Wärmequellen und Kehlnähten hinzufügen. Mit solchen Anforderungen sieht sich der Anwender typischerweise bei der Simulation von großen Strukturen oder vielteiligen Baugruppen mit vielen Schweißnähten konfrontiert. Der Roboter-Assistent vereinfacht den Modellaufbau für den Anwender, da dieser alle Schritte in einem Dialog bearbeiteten kann.

Verbesserte Ergebnistransformation – Validierung von Simulationsergebnissen

Anwender vergleichen ihr simuliertes Modell mit ihrem Zieldesign oder mit 3D-Messdaten als Referenzmodell. Dabei importieren sie das Referenzmodell aus der Messtechniksoftware in die Benutzeroberfläche von Simufact Welding 7 und können dort das simulierte Werkstück mit dem Zieldesign vergleichen. Wenn die Ingenieure beide Werkstücke übereinanderlegen, können sie die Deformation bestimmen. Diese zeigt die Abweichung zwischen dem simulierten und dem Zieldesign.

Individuelle Positionierung mit dem Kontaktpositionierer und mit der Transformationsmatrix

Mittels der Transformationsmatrix können Ingenieure die Werkstücke schnell und individuell in der Software positionieren und bewegen. Dabei kann der Benutzer das gleiche Werkstück in mehreren Modellen unabhängig voneinander positionieren. Auf diese Weise sparen sie Zeit ein, da händische Korrekturen entfallen.

Zusätzliche Beschichtungsdaten erweitern die Datenbank für Widerstandspunktschweißprozesse

Die Werkstoffeigenschaften beeinflussen die Ergebnisqualität von Widerstandspunkt-schweißprozessen durch die Widerstände im Material. Die Datenbank in Simufact Welding 7 enthält nun 16 gängige Beschichtungen, auf deren Basis der Anwender die elektrischen Eigenschaften beschichteter Bleche berücksichtigen und die Ergebnisqualität der Simulation weiter steigern kann. Versuchsaufwände für die Ermittlung der Widerstandsdaten entfallen.

Import von UNV-Dateien verbessert die Kompatibilität

Simufact Welding 7 kann UNV-Dateien importieren – damit verbessert sich die Kompatibilität der Schweißsoftware zu Drittsoftware und die Interoperabilität in der Prozesskette. Der Anwender kann Ergebnisdaten von Drittanbietern z.B. aus der Umform- oder Gießsimulation in Simufact Welding einlesen und diese Dateien weiterbearbeiten oder für Folgeberechnungen verwenden.

Definition der Spannwerkzeuge mit translatorischer und rotatorischer Steifigkeit

Beim Schweißen großer Baugruppen sind in der Regel mehrere hundert Spannwerkzeuge notwendig, die ebenso wie das Schweißen selbst Einfluss auf Verzüge und die Eigenspannungen im Werkstück haben. Bisher ließ sich die Steifigkeit im Werkstück ausschließlich senkrecht zur Kontaktfläche beschreiben. Mit der Implementierung der Definition der Spannwerkzeuge mit translatorischer und rotatorischer Steifigkeit berücksichtigt Version 7 zusätzlich mögliche Drehungen und die Bewegungen der Werkzeuge entlang der Oberfläche.
