GMN: Hochleistungsspindeln mit Fanuc-Motoren
Spindeln für zahlreiche Zwecke
Messepremiere auf der diesjahrigen EMO feiert GMN mit seiner neuen F-Mill Reihe mit Fanuc-Motoren, die acht hochprazise Frasspindeln umfasst.
Äuserlich baugleich mit den beliebten HCS 230-Spindeln, sind in die Modelle verschiedene Motorpakete des japanischen Herstellers integriert, die auf dem Markt bislang nicht verfügbar waren. Die Schnittstellen der Spindeln sind auf die Steuerungen von FANUC optimal abgestimmt. Als neuer Systempartner ist GMN das einzige Unternehmen auf dem europäischen und nordamerikanischen Markt, das entsprechende Spindeln anbietet. Aufgrund der hohen Nachfrage, die GMN erwartet, kann das Unternehmen ein attraktives Preis-Leistungs-Verhältnis sicherstellen und marktgerechte Lieferzeiten bieten.
Ein weiteres Highlight auf dem komplett neu gestalteten Messestand bildet eine Ausstellung von kundenspezifischen Spindeln für spezielle Einsatzzwecke, vom hochpräzisen Kleinteilschleifen bis zur Bearbeitung von Groslagergehäusen. Abgerundet wird die Messepräsenz durch einen Überblick über das umfangreiche Sortiment an Standardspindeln, darunter besonders kompakte Modelle für die 5-Achs-Bearbeitung, hochproduktive Frässpindeln mit hydroviskoser Dämpfung und eine Auswahl an weiteren Schleifspindeln. GMN stellt in Halle 12 an Stand B02 aus.

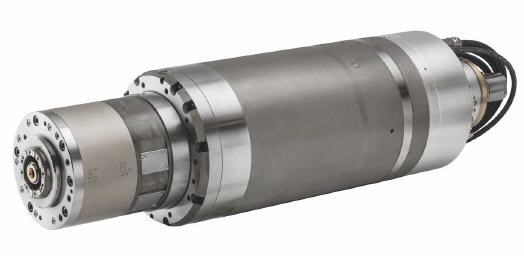

Eine Frässpindel für den optimierten Einsatz auf Werkzeugmaschinen mit FANUC-Steuerung stellt GMN mit der „HCS 250 – 12500/40“ aus. Der Motor dafür wurde für einen speziellen Anwendungszweck von GMN-Spindeln entwickelt. Sowohl GMN als auch FANUC zeigen auf ihren Messestanden diese Frässpindel für die Automobilindustrie, mit 40 kW S1-Leistung von 2.180 bis 10.000 U/min und einem Drehmoment von 175 Nm.
Die Entwicklung von Sonderlosungen für unterschiedliche Anwendungsfalle hat sich in der Vergangenheit zu einem der Kerngeschäfte des Maschinenbauers entwickelt. Zur Messe zeigt er unter anderem die kundenspezifische Werkstuckspindel „WSE 140cg – 6000/6,6“ als Beispiel für eine direkt getriebene Motorspindel mit hoher dynamischer Laufruhe. Sie wird für das hochpräzise Schleifen kleiner Teile in der Automobilindustrie verwendet. Dabei setzt GMN auf ein Hybridkugellager aus eigener Fertigung, dass der werkseigenen Toleranzklasse UP (UltraPrecision) entspricht und eine Rundlaufgenauigkeit von ≤ 0,2 μm ermöglicht.
Eine besonders kompakte Spindel ist die für einen Kunden entwickelte „TSE 63 cg – 20000/11“ mit einer Gehäusebreite von lediglich 63 mm, die zum Schleifen von Nockenwellen dient. Zum Einsatz kommt hier ein Motor mit 11 kW S1-Leistung, 6,9 Nm Drehmoment und maximaler Drehzahl von 20.000 U/min. Mit ihrer hohen Steifigkeit überzeugt die 600 mm lange Motorspindel „TSE 200 x 600 – 9000/15“. Sie wird an großen Vertikal-Schleifmaschinen genutzt, etwa bei der Bearbeitung von Turbinengehäusen, bei denen die Spindel tief in das Werkstück eintaucht. Durch die Nähe von Lager und Schleifscheibe besitzt sie eine hohe Steifigkeit und Präzision. Mittels eines Acoustic-Emission-Sensors wird die Position des Spindelkopfs im Bauteil erfasst, Werkzeugwechsel finden automatisch statt.
Mehr Informationen zu GMN:
 |
GMN Paul Müller Industrie GmbH & Co. KG |
|
Äußere Bayreuther Str. 230 |
|
90411 Nürnberg |
|
Tel.: +49 911.5691-0 |
|
Fax: +49 911.5691-221 |
|
Mail: info@gmn.de |
|
www.gmn.de |
