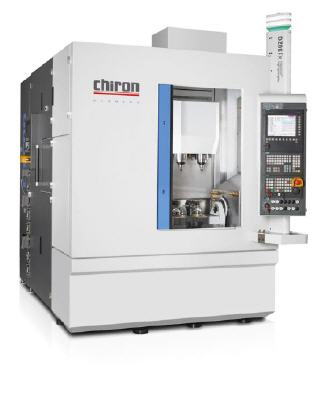

Messepremiere: Die DZ 08 FX Precision+
CHIRON auf der EMO
Werkzeugmaschinen zur effizienten und präzisen Fünfachs-Bearbeitung, Systemlösungen zur Automation und digitale Angebote zur Produktionsoptimierung stehen für Chiron im Mittelpunkt des EMO-Messeauftritts.
Präsentiert werden zahlreiche, teils automatisierte Fertigungslösungen die live unter Span Produkte für unterschiedliche Branchen herstellen. Das Spektrum reicht von Dentalwinkelköpfen und Edelstahl- Knochenplatten aus der Medizintechnik über Zylinderköpfe und Längsträger für den Automotive-Sektor, Turbinenteile für die Luft- und Raumfahrt bis hin zu Hydraulikblöcken für den Maschinenbau. Unter dem Oberbegriff „SMARTLine“ werden außerdem Softwaremodule zur intelligenten Maschinensteuerung, digitalen Vernetzung und Maschinenkommunikation präsentiert.
Schnelle 5-Achs-Bearbeitung mit der DZ08 FX Precision+
Erstmals auf einer Fachmesse ausgestellt wird die dank Precision+-Technologie hochproduktive doppelspindlige DZ 08 FX Precision+. Sie wartet mit 14 kW Leistung bei einem Drehmoment von maximal 7 Nm auf und erreicht eine Drehzahl von bis zu 40.000 U/min in einer Hochlaufzeit von lediglich 1,9 s. Die hohe Dynamik zeigt sich bei einer Beschleunigung von 10 m/s2 in der X-, 17 m/s2 in der Y- und 20 m/s2 in der Z-Achse. Im Eilgang kann eine Geschwindigkeit von 75 m/min (X/Y) und 100 m/min (Z) gefahren werden. Das Ergebnis sind Span-zu- Span-Zeiten von 3,0 s und ein Werkzeug-Wechsel in etwa 0,8 s.
Bei der „Precision+“-Technologie kommen in den X-, Yund Z-Achsen berührungslos arbeitende Lineardirektantriebe zum Einsatz. Sie ermöglichen einen größeren Ruck und somit ein schnelleres Erreichen der Vorschubgeschwindigkeit. Zudem können größere Bahngeschwindigkeiten gefahren werden, Regelgüte und Oberflächenqualität steigen. Für größte Genauigkeit in allen Achsen sorgen direkte Wegmesssysteme. Gezeigt wird die Produktneuheit bei der Fertigung von Knochenplatten aus Edelstahl. Außerdem präsentiert CHIRON die fünfachsigen Fräszentren FZ 12 FX MAGNUM und FZ 18 FX MAGNUM mit erweitertem Maschinenraum. Sie fräsen Blisks für Flugzeugturbinen und Hydrauliksteuerblöcke.
„Mill Turn“: Gleichzeitig drehen und fräsen
Soll gleichzeitig gedreht und gefräst werden, bieten sich Werkzeugmaschinen mit „Mill Turn“-Technologie wie die FZ 08 MT Precision+ an. Eine Kombination aus Schwenkkopf, Drehspindel, Drehrevolver und Gegenspindel ermöglicht die Bearbeitung komplexer Werkstücke mit fünf Achsen und von sechs Seiten.
Komplettanlage für das automatisierte Drehen und Fräsen
Als Beispiel für eine umfangreiche Automation zeigt CHIRON eine zusammen mit SCHERER Feinbau entwickelte Komplettanlage für das doppelspindlige Drehen und Fräsen von Zylinderkopf-Bauteilen. Die komplett schnittstellenfreie Kombinationslösung besteht aus einer vertikalen Drehmaschine VDZ 100 DS von SCHERER in Verbindung mit einem CHIRONFertigungszentrum DZ12 W mit Werkstückwechseleinrichtung und integrierter Roboterzelle Variocell Uno. Die Anlage ermöglicht eine mannlose Fertigung mit planbaren Durchlaufzeiten ohne Lagerbestand.
Konsequenter Ausbau der Softwaresparte
Ein wesentlicher Aspekt bei der Automatisierung sind intelligente Softwaremodule, die CHIRON unter der Bezeichnung „SMARTline“ anbietet. Der Maschinen- und Prozessdiagnose dient „DataLine“, - eine anwendungsspezifisch konfigurierbare App. Sie sammelt Daten von Bauteilen, Werkzeugen und Bearbeitungszentren, bereitet diese auf und leitet sie an die jeweils gewünschte Stelle im Unternehmen weiter. In der Serienproduktion hilft sie, selbst geringe Prozessabweichungen und deren Ursachen zu erkennen. Damit steigert Sie die Maschinenverfügbarkeit. Dazu kommen Tools für die webbasierte Ferndiagnose und -wartung („RemoteLine“) sowie für die Programmierungsautomatisierung und Simulation von NC-Programmen („ProcessLine“).
Mehr Informationen zur CHIRON-WERKE GmbH & Co. KG:
 |
CHIRON-WERKE GmbH & Co. KG |
|
Kreuzstraße 75 |
|
78532 Tuttlingen |
|
Tel. 074 61-940-0 |
|
Fax 0 74 61-940-8000 |
|
E-Mail: info@chiron.de |
|
www.chiron.de |
