Individuelle Werkstück-Spanntechnik

Gredoc-Pyramide von Gressel

Mit der Vorstellung des mechanischen Nullpunkt-Spannsystems ›gredoc‹, und vor allem auch des damit kombinierbaren Spannsystems ›gredoc Pyramide‹, stellte der Schweizer Spezialist für die Werkstück-Spanntechnik und Produktions-Rationalisierung, Gressel AG dem Markt ein praktikables Ratio-Instrument der Extraklasse zur Verfügung.

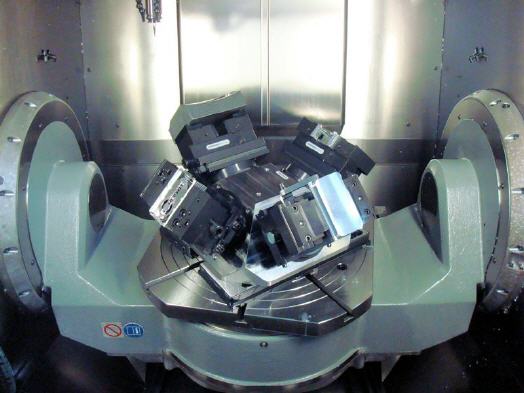

Speziell für die Mehrfachspannung auf Fünfachsen-Bearbeitungszentren konzipiert, bietet das sehr kompakt gehaltene Aufbauelement gredoc Pyramide bis dato wahlweise drei oder fünf Spannflächen, die z. B. mit den Gressel-Produkten Einfach- und Zentrischspanner in den Breiten 40, 65, 100 und 125 mm ausgerüstet werden können. Doch der Markt wünscht die Möglichkeit, je nach aktuellem Bedarf individuelle Spanntechnik selbst herzustellen, worauf Gressel mit der Entwicklung eines kostengünstigen Pyramiden-Rohlings reagiert.

Damit sind die Kunden und Anwender in der Lage, ausgehend von den Möglichkeiten ihrer BAZ`s und deren Schwenkwinkel, die Winkellage der Pyramiden-Spannflächen selbst zu bestimmen und das Aufbau-Spannelement entsprechend selbst zu bearbeiten. Auf dieses passen natürlich wieder alle genannten Gressel-Spannelemente, sodass sich ein optimaler Mix aus Nutzung von standardisierten Spannelementen und individuell angepasster Spanntechnik zur optimalen Anstellung der Werkstücke/Werkzeuge bei der automatisierten 5-Achsen-/5-Seiten-Bearbeitung ergibt.

Die Vorteile liegen auf der Hand: Selbst bestimmte, höchste Genauigkeit durch Fräsen der Pyramiden-Spannflächen direkt auf der Maschine, freie Gestaltung der Winkellage der Spannflächen, optimale Werkstück-/Werkzeug-Anstellung, hervorragende Zugänglichkeit und dank möglichst geringer Werkzeuglängen mehr Stabilität und bessere Standzeiten, weniger Werkzeugwechsel und höhere Spindellaufzeiten, Mehrfachspannung für längeren autarken Betrieb, flexibel und kostensparend kombinierbar mit Gressel-Spannelementen und natürlich dem mechanischen Nullpunkt-Spannsystem gredoc.

Der Pyramiden-Rohling ist aus Aluminium gefertigt, hat einen Durchmesser von 400 mm, eine Höhe von 200 mm und wiegt roh 67 kg. Als Zubehör gibt es Spannpratzen, gredoc-Aufnahmebolzen, Präzisions-Nutensteine 12 bis 18 mm, Zentrierzapfen und Ausrichtzapfen in verschiedenen Größen.



Mehr Informationen zur Gressel AG

Kontakt  Herstellerinfo
Gressel AG
Schützenstr. 25
CH-8355 Aadorf
Telefon +41-52-3681616
Fax +41-52-3681617
E-Mail: info@gressel.ch
www.gressel.ch
