Mit minimalem Aufwand bis zu 1.000 kg heben

Einfaches Wechselsystem für schwere Lasten

Häufig müssen Werkstücke während eines Fertigungsvorgangs angehoben werden. Dies bedeutet: Lastaufnahmemittel montieren, heben, senken, demontieren – weitere Arbeitsschritte in einer langen Produktionskette. Wenn dann das betreffende Bauteil zudem sehr schwer ist, kann das zu einer großen Herausforderung für die Mitarbeiter werden. Die Erwin Halder KG verschafft diesem Problem Abhilfe, indem sie ihr Sortiment an Kugeltragbolzen um eine Variante mit einer Tragkraft von bis zu einer Tonne erweitert hat. Wie alle Halder-Kugeltragbolzen ist sie sehr robust und lässt sich besonders zügig montieren.

Leider ist es oft aufwendig und kompliziert, Lasthebemittel korrekt zu montieren sowie zu demontieren, wenn sie zum Heben oder Halten von schweren Bauteilen benötigt werden. Deshalb sind sogar zusätzliche Tragehilfen wie etwa Gewinde für Ringschrauben notwendig, um die Lastaufnahmemittel sicher zu befestigen. Damit diese langwierigen Arbeiten wegfallen, hat die Erwin Halder KG aus Achstetten-Bronnen neue, extrem belastbare Kugeltragbolzen für schnelle Lastenwechsel entwickelt, die ohne Befestigungshilfen auskommen.

Extrem hohe Tragkraft

„Mit der neuen Variante erweitern wir das Anwendungsspektrum für unsere Kugeltragbolzen enorm. Bei einem Durchmesser von 20 mm sind die selbstsichernden Kugeltragbolzen nun auch für Gewichte bis zu 1.000 kg bei fünffacher Sicherheit gegen Bruch ausgelegt“, so Bernd Janner, Vertriebsleiter bei der Erwin Halder KG.

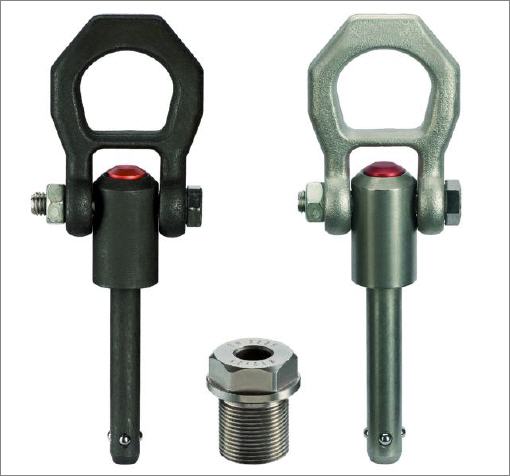

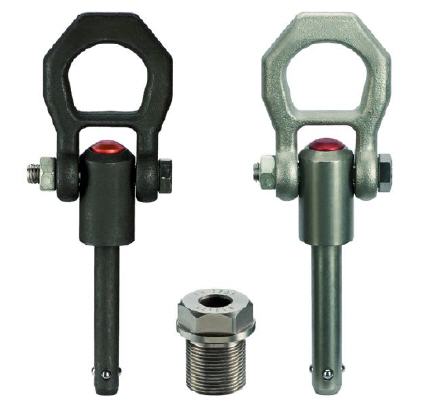

Die robusten Lastaufnahmemittel verfügen, wie alle Kugeltragbolzen der Erwin Halder KG, über einen Bolzenteil mit beweglichem Schäkel und einen Sicherungssteg gegen unbeabsichtigtes Lösen. Gesichert wird das Ganze durch die am unteren Bolzenende angebrachten Kugeln, die sich selbsttätig arretieren. Für die Entriegelung ist unterhalb des Schäkels ein rot eloxierter Aluminium-Druckknopf integriert. „Unterstützende Tragehilfen sind am Werkstück nicht mehr erforderlich: Das Tragelement wird einfach in vorgefertigte Bohrungen gesteckt – dabei ist die Toleranz H11 für den Einsatz vollkommen ausreichend“, ergänzt Bernd Janner.

In zwei Werkstoffsorten sind die Kugeltragbolzen erhältlich – in manganphosphatiertem Vergütungsstahl sowie ausscheidungsgehärtetem rostfreiem Stahl. Beide Varianten sind korrosionsgeschützt und bis 250° C temperaturbeständig. Der Kugeltragbolzen aus rostfreiem Stahl ist zusätzlich witterungsbeständig und somit problemlos für Außeneinsätze geeignet.

Der hochfeste Bolzen hält extremen Belastungen stand. Für spezielle Fälle gibt es außerdem passende Aufnahmebuchsen, ebenso aus rostfreiem, ausscheidungsgehärtetem Stahl. Sie lassen sich in unterschiedlichen Trägermaterialien einfach und prozesssicher einschrauben. Zudem erweisen sie sich ebenfalls als sehr korrosionsbeständig sowie verschleißfest. Besonders empfohlen sind sie beispielsweise für eine zusätzliche Sicherung bei dünnwandigen, weichen Teilen oder Sacklöchern.

Maximale Sicherheit gewährleistet

Unbelastet sind die Lastaufnahmemittel um 360 Grad drehbar, wodurch stets eine optimale Ausrichtung des Schäkels zur Kraftrichtung gewährleistet ist. Bernd Janner: „Unsere Kugeltragbolzen sind einfach zu handhaben und vielseitig einsetzbar, wie etwa zum Befestigen von Gegengewichten, zum Transport von Bauteilen und zum schnellen Wechsel von Spannelementen oder Werkstücken. Speziell bei extrem schweren Bauteilen sorgen sie mit minimalem Aufwand zuverlässig für maximale Sicherheit. Außerdem senken sie die Rüstkosten erheblich.“

Die Sicherheit der zertifizierten Kugeltragbolzen wurde vom TÜV Süd getestet und bestätigt. Zudem sind die Lastaufnahmemittel CE-konform. Verfügbar sind sie in Durchmessern von 8 bis 20 mm mit verschiedenen Funktionslängen ab Lager – das schwäbische Unternehmen fertigt jedoch auch nach Kundenwunsch in Sondermaßen.
