Modellierung auf Systemebene

Neue MapleSim-Toolbox erleichtert CAD-Entwürfe

Eine neue Erweiterung für MapleSim ermöglicht es Konstrukteuren, ihre mechanischen Entwicklungen zu verbessern, indem sie ihre CAD-Entwürfe einfach in MapleSim importieren.


Die Toolbox macht den Import der CAD-Modelle in MapleSim besonders einfach, damit Konstrukteure sehen können, wie sich ihre Entwicklungen als Teil eines größeren Multidomain-Systems verhalten. Mit den fortschrittlichen Analysewerkzeugen von MapleSim können Sie anschließend ihre Entwicklungen und deren Anwendung untersuchen und optimieren.

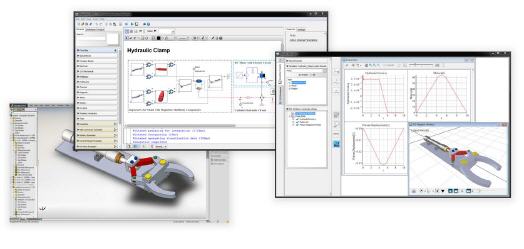

Die MapleSim CAD-Toolbox importiert CAD-Modelle direkt in MapleSim, wobei sie die Modellkomponenten neu erzeugt und deren kinetische und kinematische Eigenschaften sowie die räumlichen Beziehungen der Komponenten beibehält. Sie bietet eine Feature-Erkennung, mit deren Hilfe der Anwender an interessierenden Punkten, z.B. der Mitte einer Öffnung oder entlang der Kante einer Komponente, leicht neue Koordinaten hinzufügen kann. So wird es besonders einfach, dasselbe Koordinatensystem auf getrennte Körper anzuwenden und sicherzustellen, dass sie beim Zusammenfügen korrekt ausgerichtet sind.

Die MapleSim CAD-Toolbox verarbeitet Dateien aus praktisch allen CAD-Systemen durch eine direkte Unterstützung einer großen Zahl proprietärer Formate, einschließlich Inventor, NX und SOLIDWORKS, sowie der weitverbreiteten Dateiformate STEP und STL. In MapleSim können die Modelle mit anderen MapleSim-Anwendern oder online über den MapleSim Server geteilt werden, ohne dass der Endanwender Zugang zum ursprünglichen CAD-System oder den CAD-Dateien haben muss.
