Integriertes Messsystem von Rexroth
Absolut, induktiv und präzise

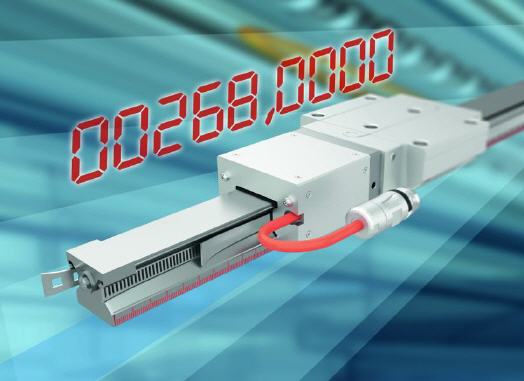

Bei der spanenden Bearbeitung, dem 3D-Druck oder dem Elektronikhandling kommt es auf immer höhere Präzision und Verfügbarkeit an. Dazu trägt jetzt das neue in Linearführungen integrierte Messsystem IMS-A von Rexroth bei. Es erfasst die absolute Position der Achse auf ± 4 Mikrometer genau. Das gegenüber Verschmutzungen, Vibrationen, Stößen und magnetischen Störfeldern unempfindliche Messsystem benötigt dazu während eines Spannungsausfalls keine Pufferbatterien. Durch die vollständige Integration der Sensorik und Auswerteelektronik in die Kugel- und Rollenschienenführungswagen können Konstrukteure auf externe Messsysteme sowie Sperrlufteinrichtungen verzichten.
Das Einschalten von Maschinen kann gerade nach Spannungsausfällen zu kritischen Situationen führen. In vielen Applikationen muss die Steuerung sofort wissen, auf welcher Position jede Achse gerade steht. Rein inkrementelle Messsysteme müssen dazu erst eine Referenzfahrt absolvieren. Das verlängert die Hochlaufzeit und kann in beladenem Zustand zu Schäden an den Werkstücken und Werkzeugen führen. Das neue integrierte Messsystem IMS-A von Rexroth erfasst sofort beim Einschalten die absolute Position der Achse mit hoher Präzision und meldet sie ohne Referenzfahrt an die Steuerung. Dazu benötigt das System keine Pufferbatterien, die regelmäßig erneuert werden müssten.
Induktiv verschleißfrei
Durch das induktive Messprinzip arbeitet das IMS-A berührungslos und damit verschleißfrei. Die Maßverkörperung kann durch externe Magnetfelder nicht gestört oder zerstört werden. Das IMS-A ist unempfindlich gegenüber Vibrationen bis zu 10 G und Stößen bis zu 50 G. Sensoren und Auswertelektronik sind geschützt im einem Gehäuse an der Stirnseite des Führungswagens platziert. Auch in Arbeitsräumen mit Kühlschmiermitteln, Staub, Spänen und anderen Verschmutzungen benötigt das IMS-A keine aufwändigen energie- und wartungsintensiven Sperrlufteinrichtungen.
Selbst elektrische und magnetische Störfelder beeinflussen die Messergebnisse nicht. Diese Fähigkeit prädestiniert das IMS-A zum Beispiel auch für die Kombination mit Linearmotoren. Dort verbindet es Präzision mit den hohen Dynamikanforderungen und erhält die volle Dynamik der Kugel- und Rollenschienenführungen von Rexroth. Die zulässige Beschleunigung beträgt bis zu 500 m/s2 und die maximale Geschwindigkeit zu 5 m/s, auf Anfrage sogar bis zu 10 m/s.
Präzise Bearbeitung
Mit dem IMS-A erfolgt die Positionserfassung sehr dicht am Tool Center Point, eine wichtige Voraussetzung für hohe Präzision und damit Oberflächengüte in der spanenden Bearbeitung. Die Positionsauflösung des IMS-A beträgt bis zu 0,025 μm. Dieser extrem geringe Wert schafft die Voraussetzungen für eine sehr gute Regelkreisdynamik und damit kurze Taktzeiten. Die Systemgenauigkeit von +/- 4μm/m liegt im Bereich von Glasmaßstäben. Damit ist eine Wiederholgenauigkeit von ± 0,25μm erreichbar.
Integrierte Funktionen
Die Funktionsintegration von Führen und Messen in einer Baugruppe minimiert die Montagezeiten. Eine Justierung des Messsystems ist nicht notwendig. Anwender können auf einer bis zu 4.500 mm langen Profilschiene mehrere Führungswagen mit IMS-A unabhängig voneinander und ohne Einschränkung bei der Genauigkeit einsetzen. Alle Komponenten, also Schiene, Führungswagen mit Adapterplatte und Messkopf, sind im Servicefall einzeln ersetzbar. Das reduziert die Servicekosten. Für einen weiter reduzierten Aufwand sorgt der Austauschbau von Rexroth. Alle Führungswagen der entsprechenden Baugrößen passen uneingeschränkt auf die Profilschienen der jeweiligen Größe. Das Messsystem überträgt die Daten über die Schnittstellen HIPERFACE sowie SSI/1VSS an die intelligenten Antriebe oder die Steuerung. Die Schnittstellen DRIVE-CLiQ und FANUC folgen.
Vorbereitet auf Industrie 4.0
Das Messsystem ist durch die Integration zusätzlicher Temperatur- und Bewegungssensoren bereits auf zukünftige Anforderungen von Industrie 4.0 vorbereitet. Die zusätzlichen Sensoren ermöglichen Maschinenkonstrukteuren beispielsweise das Auslesen der Temperaturlast und der tatsächlichen Dynamik. Die Sensordaten bilden auch die Basis für zukünftige Konzepte zur vorausschauenden Wartung. Der Anwender kann damit Betriebszustände online erfassen und auswerten. Messen die Beschleunigungssensoren Veränderungen wie zunehmende Vibrationen, dann deutet das auf Verschleiß oder andere Probleme hin. Die Instandhaltung kann dann geplant eingreifen, bevor es zu einem Maschinenstillstand kommt.
