Mehr Komfort in der Biegefertigung
BendingStudio 3.0 von Aicon
Mit der Softwareplattform BendingStudio hat AICON ein Softwaretool im Portfolio, das viele Features bietet, die die tägliche Arbeit in der Biegeteilfertigung erleichtern. BendingStudio verbindet alle Daten und Prozesse rund um die Fertigung von Biegebauteilen: von der Konstruktion und Fertigungsplanung über die Produktion bis hin zur Qualitätssicherung. Es ist das einzige Werkzeug dieser Art mit Schwerpunkt auf messtechnischen Anforderungen.
BendingStudio ist übersichtlich und leicht handhabbar. Das Einrichten der Prüfpläne und das Messen sind voneinander getrennt. Vorteil: Der Anwender sieht nur die für seine Aufgabe relevanten Informationen.

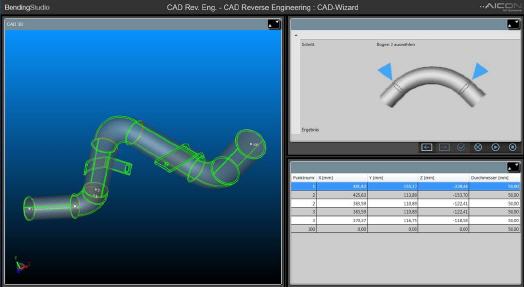

Der CAD-WIZARD ermöglicht dem Nutzer, aus dem CAD-Datensatz eines Bauteils im IGES- oder STEP-Format eine biegefähige Geometrie für die Biegemaschine zu generieren. So können komplexe Datensätze verarbeitet und Biegedaten bequem und zuverlässig extrahiert werden. Die Funktion ist auch für Einsteiger einfach bedienbar: Ein Wizard führt Schritt für Schritt durch den Prozess. Das Einrichten von Bauteilen ist in die Anwendung „Bauteileditor“ integriert. Diese Anordnung optimiert Messung und Auswertung.
Neben der strukturellen Neuerung bietet BendingStudio erweiterte Messmöglichkeiten. Das Messsystem, z. B. AICONs TubeInspect oder MoveInspect, liefert die Messdaten, die Auswertung des gemessenen Rohrverlaufs erfolgt im BendingStudio. Ein Wizard zeigt dem Nutzer die einzelnen Arbeitsschritte für das Biegepunktmodell. In der Regel läuft die Auswertung vollautomatisch ab, bei Bedarf kann der Anwender aber gezielt eingreifen. Manuelle Eingriffe sind transparenter und werden graphisch unterstützt. Beim Reverse Engineering können jetzt auf einfache Art verschiedene Biegeradien berücksichtigt werden.
BendingStudio bietet zudem viele Optionen, insbesondere für sehr lange und komplexe Leitungen mit vielen Biegepunkten (z. B. lange Bremsrohre). Diese werden im TubeInspect durch Nachsetzen mittels Mehrfachmessung geprüft. Die Teilmessungen werden anhand von Überlappungsbereichen miteinander verknüpft. Der Anwender kann Messungen löschen oder die Parameter der Auswertung nachträglich verändern. Dies ist nützlich, wenn das Bauteil nicht komplett gemessen werden kann. Ist die Gesamtmessung nicht erfolgreich, werden entweder weitere Messungen hinzugefügt, fehlerhafte Messungen gelöscht oder Einzelmessungen mit geänderten Parametern neu ausgewertet. Dies ermöglicht eine effizientere Arbeitsweise, da das Bauteil nicht komplett neu gemessen werden muss.
Der Datendienst wurde weiter verbessert. Als Kernfeature der Software bildet er die Basis für eine vernetzte Zusammenarbeit. Gespeicherte Daten können von mehreren Anwendern genutzt werden und sind standortübergreifend einsetzbar.
Mehr Informationen zur AICON 3D Systems GmbH:
 |
AICON 3D Systems GmbH |
|
Biberweg 30C |
|
38114 Braunschweig |
|
Tel.: +49 (0) 5 31 58 000 58 |
|
Fax: +49 (0)531 - 58 000 60 |
|
E-Mail: info@aicon.de |
|
www.aicon.de |
