Löst anspruchsvolle Ultraschall-Prüfaufgaben
Phased Array-Handprüfgerät mit Multi-Touch-Display

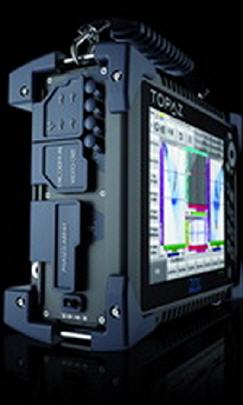

Einfache Bedienung, unglaubliche Prüfgeschwindigkeit und umfassende Simulationssoftware sind Kennzeichen des TOPAZ Prüfgeräts, das Vogt Ultrasonics, Burgwedel, präsentiert. Schnell, logisch und wie vom Smartphone gewohnt, kann der Ultraschallprüfer durch die Benutzeroberfläche navigieren.
TOPAZ ist mit ›UltraVision 3‹, einer Phased Array Applikations-Software, voll kompatibel. Damit steht die Tür zur Lösung anspruchsvoller Anwendungen weit offen. Die hohe Datenübertragungsgeschwindigkeit von bis zu 10 MB/s ermöglicht effiziente Prüfungen an großen Komponenten.
Es lassen sich beliebig viele Prüfgruppen mit bis zu 512 Sensor-, Prüfteil- und Schallbündelparameter (Focal Laws) erstellen. Der eingebettete Focal Law Rechner dient der optimalen Abstimmung der Ansteuerung der einzelnen Prüfkopfschwingerelemente auf die Prüfaufgabe. Ein leistungsfähiger Rechner mit SSD-Festplatte ermöglicht es, anspruchsvolle Prüfaufgaben mit großen Datenvolumen ohne Einbuße der Betriebsgeschwindigkeit vorzunehmen.
Als eigenständiges Gerät zu verwenden oder, angeschlossen an einen PC, wird TOPAZ durch die UltraVision TouchTM-Software oder - für erweiterte Funktionen - durch UltraVision 3 gesteuert. Die mit Hilfe der UltraVision Touch™ Software integrierte Zuordnung der Ultraschalldaten in das Bauteilvolumen (auch 3D) erlaubt eine optimale Datenanalyse vor Ort sowie eine lückenlose Prüfdokumentation. TOPAZ hat mit 1024x768 Pixel ein wirklich hochauflösendes, zugleich großes Display, das auch für Anwendungen bei hellem Umgebungslicht sehr gut ablesbar ist. Während des Betriebs wechselbare Hochleistungsbatterien ermöglichen eine kontinuierliche netzunabhängige Nutzung.
Das sehr leichte, dennoch äußerst stabile, luftdichte Magnesium-Gehäuse ist durch Gummipuffer zusätzlich geschützt und bietet Schutzart IP 66. Für schnellen Datentransfer sorgen vier USB 2.0 Schnittstellen und eine 1 GB Ethernet-Schnittstelle. Die DVI-Schnittstelle des TOPAZ bietet einen Videoausgang, der z.B. für Schulungs- oder Präsentationszwecke mit jedem Monitor oder Projektor kompatibel ist. Zwei Ultraschall-Kanäle ermöglichen effiziente konventionelle Ultraschallprüfungen im Puls-Echo-, SE-Verfahren genau wie mit Durchschallung oder TOFD in Kombination mit Phased Array.
Mehr Informationen zur VOGT Ultrasonics GmbH:
 |
VOGT Ultrasonics GmbH |
|
Ehlbeek 15 |
|
30938 Burgwedel |
|
Tel.: +49 (0) 5139/9815-0 |
|
Fax: +49 (0) 5139/9815-99 |
|
E-Mail: info@vogt-ultrasonics.com |
|
www.vogt-ultrasonics.com |
