Lösungen für schnelldrehende Rundtischachsen
Komponenten für einen wirtschaftlichen Betrieb
Bei Dreh-, Fräs- oder Hartdrehapplikationen steigen die Anforderungen an Rundtische in Sachen Drehzahl, Drehmoment und Genauigkeit stetig. So müssen Motoren für Rundtische exakt ausgelegt und den Einsatzbedingungen entsprechend optimiert werden. Mit dem Einsatz von Schaeffler-Komponenten wie Rundtischlagern, Direktantrieben und Beratung ist es möglich, im Vorfeld der Realisierung eine Abschätzung der thermischen Stabilität eines Systems zu erhalten.
Mit der rotativen High-Performance-Direktantriebsserie RKI erreichte die INA Drives & Mechatronics AG & Co. KG (IDAM) herausragende und bis dato nicht erreichbare Leistungsmerkmale. Die Antriebe verfügen gegenüber herkömmlichen Torquemotoren über ein um 30 Prozent höheres Moment. Drehzahl und mechanische Leistung sind um das Fünffache gesteigert. Gleichzeitig sinkt die Verlustleistung um bis zu 60 Prozent.
Damit wird weniger Wärme erzeugt. Die Energieeffizienz wird verbessert, aufgrund geringerer Kühlung sinken die Betriebskosten signifikant. Aber auch Downsizing-Optionen überzeugen: So können bei gleicher Leistung kleinere Motoren eingesetzt und Kosten für Umrichter und Motor reduziert werden.
Das Zusammenspiel der Komponenten, wie beispielsweise der Einfluss des Umrichters auf den Motor bzw. der Einfluss der Drehzahl auf den Ort der Wärmeentstehung, ist entscheidend für den wirtschaftlichen Betrieb der Achse. So ist ein unreflektiertes Zusammenstellen der Lager, Motoren, Steuerungen und Messsysteme bei derartigen Anwendungen ausgeschlossen. Eine Betrachtung des gesamten mechatronischen Systems ist zwingend. Bei der Anpassung der Motoren und Lagerkomponenten betrachtet man zunächst die geometrische Abstimmung innerhalb der Konstruktion.

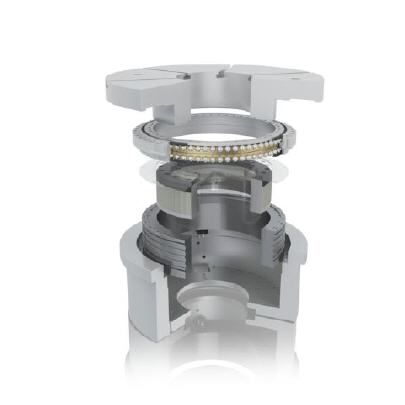

Weitere Merkmale, wie die Robustheit der Lagerkonzepte in Bezug auf Wärmeeintrag sowie die Reibung bei maximalen Drehzahlen, sollten ebenfalls berücksichtigt werden. So ist beispielsweise ein drehzahlfreudiges INA-High-Speed-Rundtischlager ZKLDF in Hinblick auf den Wärmeeintrag in den Innenring bestens für eine Kombination mit dem IDAM RKI-Antrieb geeignet.
Geeignete Kombinationen stellen in schnelldrehenden Anwendungen die IDAM-Motorenserie RKI High Speed oder die kostenoptimierte Version Smart Power in Verbindung mit YTRS- oder ZKLDF-Lagerlösungen dar. Die Experten der IDAM leisten bei der Vielzahl möglicher Kombinationen professionelle Unterstützung bei Auslegung, Einbausituation und Simulation bis hin zur Inbetriebnahme.
Um das Zusammenspiel der Einzellösungen bewerten zu können, ist es wichtig, das Gesamtsystem zu betrachten und bestimmte Effekte, wie beispielsweise die Wärmeverlustleistung eines Rundtisches mit Fräs- und/oder Drehoption, zu kennen. Nur so ist es möglich, Einbauempfehlungen für Lager, den dazugehörigen Motor mit minimalen Verlusten im Rotor und auch die auf die Anwendung zugeschnittene Kühlstrategie zu geben. Nur so lassen sich Verlustleistungen bzw. Wärme um mehr als 50% reduzieren, Genauigkeiten erhöhen und dabei Kosten sparen.
