Polygonschaft um Größe 100 erweitert
Noch mehr Spindelspannkraft
Um das Coromant Capto-Originaldesign zu schützen, wurde 2008 der ISO/DIS 26623-Standard für ›Polygonale Kegelschnittstellen mit Flasch-Kontaktfläche‹ entwickelt. Der Standard deckte bislang die Flanschgrößen 32 bis 80 (C3 bis C8) ab und wurde nun um die Polygonschaftgröße 100 (C10) erweitert.
Coromant Capto wurde für drei unterschiedliche Anwendungsbereiche entwickelt:
- Integrierte Spindel für automatisierte Werkzeugwechsel: große Stabilität und Steifigkeit aufgrund konkurrenzloser Biegesteifigkeit und Drehmomentübertragung; für Dreh-Fräs-Maschinen, Vertikaldrehmaschinen und Bearbeitungszentren
- Schnellwechselfunktion für manuelle Werkzeugwechsel: verbesserte Maschinenauslastung durch kürzere Rüstzeiten; für Drehzentren, Flachbett-Drehmaschinen und Vertikaldrehmaschinen
- Modulare Werkzeuge: hohe Flexibilität ohne Stabilitäts- und Genauigkeitsverluste; für Bearbeitungszentren mit HSK- oder Steilkegel-Aufnahme (ISO, MAS-BT, CAT-V)

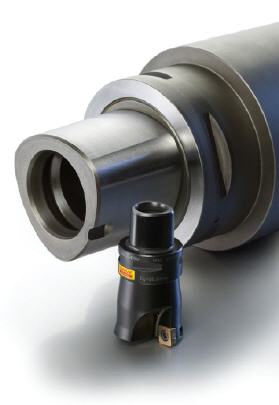

Coromant Capto C10 punktet mit einer Spindelspannkraft von 70 kN, einem Flanschdurchmesser von 100 mm und einer – im Vergleich zu HSK-A 100 und SK 50 (vergleichbar mit HSK-A 125) – höheren Biegesteifigkeit. Zudem können bei identischen Spindelabmessungen gegenüber HSK-A 100 längere Werkzeuge mit reduziertem Vibrationsrisiko eingesetzt werden. Vor dem Hintergrund, dass sowohl Komponenten anspruchsvoller als auch Maschinen multifunktionaler werden, sind stabile Bearbeitungsprozesse mit lang auskragenden Werkzeugen auch zunehmend auf Dreh-Fräs-, Fräs-Dreh- und Vertikaldrehmaschinen sowie Hochleistungs-Bearbeitungszentren gefordert.
Mehr Informationen zu Sandvik Tooling Deutschland:
 |
Sandvik Tooling Deutschland GmbH |
|
Geschäftsbereich Coromant |
|
Heerdter Landstraße 243 |
|
40549 Düsseldorf |
|
Tel. +49 211 5027-0 |
|
Fax +49 211 5027-500 |
|
E-Mail: de.coromant@sandvik.com |
|
www.sandvik.coromant.com/de |
