Flachschleifen mit höchster Präzision
Maschinenportfolio für alle Hightechbranchen
Ob Bauteile für Dosierstationen in der Tablettenherstellung, Extrusionsdüsen in der Akkumulatorenindustrie oder Komponenten für Windkraftanlagen – so unterschiedlich wie die Komplexität von Bauteilen und deren Einsatzgebiete sind, alle haben eines gemeinsam: Die Präzisionsanforderungen in der Herstellung nimmt stetig zu, und die Toleranzfelder werden immer enger definiert. Der Schleifmaschinenhersteller Okamoto gibt Herstellern in Hightechbranchen mit der ACC-Flachschleifmaschinenserie genau das Equipment an die Hand, um die benötigten Ebenheiten bis in den µm-Bereich schnell und wirtschaftlich zu realisieren.
„Präzisions-Flachschleifmaschinen der ACC-DX-Baureihe haben sich am Markt bereits einen hervorragenden Namen in der Industrie geschaffen“, so Thomas Loscher, Technical Manager bei Okamoto. „Mit den ACC-CA (Säulenvorschub) beziehungsweise ACC-SA-Maschinentypen (Kreuztisch) legt Okamoto in Sachen Präzision, Schnelligkeit, Wirtschaftlichkeit und Bedienkomfort noch eine gehörige Schippe drauf.“
Dazu verstärkte Okamoto bei den Typen ACC 42 SAiQ, 52 SA beziehungsweise 63 SA gegenüber den DX-Modellen die Maschinenkonstruktionselemente: beispielsweise die Gusskonstruktion für mehr mechanische und thermische Stabilität sowie die Schlitten durch großzügig dimensionierte Doppel-V-Führungen mit wenig Überhang. Jede Führungsbahn hat nun 20 handgeschabte Punkte (50 Prozent der gesamten Fläche). Das bringt noch mehr Genauigkeit beim Schleifen. Thomas Loscher: „Die Maschine kann in der Vertikalachse größere Schleifkräfte aufnehmen und beste Wiederholgenauigkeiten garantieren.“
Mehr Performance bei hohem Bedienkomfort
Ein Beispiel für konstruktiven Vorteile ist die CNC-Flachschleifmaschine ACC 42 SAiQ. Sie verfügt standardmäßig über ein hydraulisches Schnellhubsystem mit Positionserkennung, wobei alle Punkte angefahren und per Tastendruck bestätigt werden. Der Operator kann bis zu fünf verschiedene Hublängen gleichzeitig einstellen. Alle Schleifzyklen laufen automatisch ab, und das automatische Abrichten überkopf ist optional erhältlich.
Möglich macht das die Steuerungstechnologie „IQ“ von Okamoto: Auch komplizierte Schleifvorgänge lassen sich mit ihr ohne tiefgreifenden Kenntnisse der Schleiftechnologie programmieren. So stellt die Steuerung beispielsweise aufgrund der Korngröße der Schleifscheibe automatisch die optimalen Werte ein. IQ steuert simultan zwei NC-Achsen. Dabei kann der Anwender alle Positionen wie auch Vorschubdaten mit Teach-In-Funktion über den Farbbildschirm mit Dialogführung jederzeit auch bei laufendem Betrieb einstellen.
Säulenvorschubsystem für größere Werkstücke

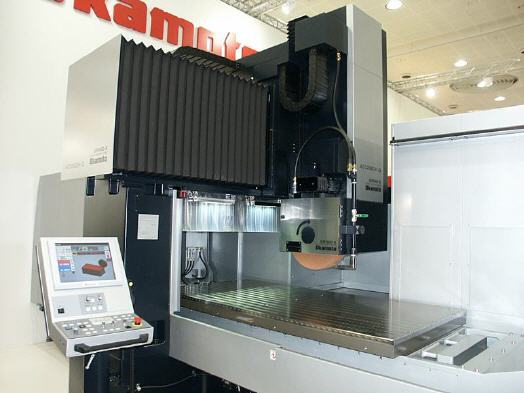

Für Maschinen mit Querweg größer als 400 mm setzt Okamoto mit der ACC-CA-Serie auf das Säulenvorschubsystem. Das macht unter anderem die Be- und Entladung einfacher.
Die Konstruktion der CA-Typen besteht aus einem besonders stabilen, einteiligen T-förmigen Maschinenbett. Für höchste Genauigkeit wird der Maschinentisch beidseitig auf der gesamten Länge geführt. Das bedeutet, dass zusätzliche Vorrichtungen und Spannmittel jederzeit komplett unterstützt werden. Ebenso erlaubt diese Bauweise eine bessere Zugänglichkeit des Arbeitsbereichs, da die Tischhöhe auf ein Mindestmaß begrenzt wurde. Eine verbesserte Umhausung und größere Abflussöffnungen sind auf erhöhtes Kühlmittelaufkommen ausgelegt.
Modernste Schleiftechnologie
Das maßgeschneiderte Maschinenkonzept macht die ACC-Flachschleifmaschinen zu wahren Sprintern, mit denen der Anwender laut Okamoto deutlich schneller schleifen kann als ähnliche Maschinen aus dem Marktumfeld. Und dies bei höchster Präzision. Verantwortlich dafür sind unter anderem separate Hydraulikaggregate, das patentierten Okamoto Servo-Ventil-System für die Tischlängsbewegung, die automatische, verlustfreie Schmierung aller Führungsbahnen sowie der Direktantrieb mit elastischer Kupplung zwischen Motor und Spindel. Die Schleifspindel in wartungsfreier Pinolenbauweise hat spielfrei eingestellte Präzisionslager und ein Handrad mit Kugelumlaufspindel für Horizontal- und Vertikalbewegungen. Standardmäßig sind bei vielen Modellen hydraulisch angetriebene Überkopfabrichter und ein tischmontiertes 3-Punkt- Abrichtsystem inklusive Abrichtunterbrechungs-Funktion mit Kompensation integriert.
Thomas Loscher: „Die Flachschleifmaschinen der ACC- Serie sind sowohl zum Schleifen von Einzelstücken als auch in der Massenproduktion in den unterschiedlichsten Schlüsselindustrien wie etwa Metallbearbeitung, Fahrzeug-, Maschinen- und Formenbau, Energiewirtschaft sowie in der Medizin-, Pharma-, Opto- und Elektronikindustrie einsetzbar. Dabei genügen sie nicht nur den aktuell hohen Anforderungen an Präzision und Schnelligkeit, sondern sind durch ihre fortschrittliche Technik auch bestens gerüstet für kommende Herausforderungen.“
