Unterschiedliche Bauteilhöhen im Griff
Federnde Seitendruckstücke mit Federblech
Über 7.000 Einzelteile umfasst das Normalien-Sortiment der Erwin Halder KG. Und kontinuierlich baut das Unternehmen aus Achstetten-Bronnen das Produktspektrum bestehend aus neuen Maschinen- und Vorrichtungsteilen, Spannelementen, Bedienteilen und Maschinenelementen weiter aus. Nun hat die Erwin Halder KG ihr Programm an federnden Seitendruckstücken um eine neue Variante mit Federblech erweitert.
Für eine präzise Bearbeitung muss das Werkstück sicher gespannt sein. Damit das im Vorrichtungsbau ohne Probleme funktioniert, ist oft eine vorherige genaue Positionierung des Bauteils nötig – gerade wenn zum Beispiel sehr flache Teile wie Platinen oder auch Rundkörper befestigt werden müssen.
Federnde Seitendruckstücke haben sich für diese Aufgabe bewährt. Dabei drückt ein gefedertes Element, in der Regel eine Kugel oder ein Stift, die Werkstücke oder Bauteile seitlich an Anschlägen und Auflagepunkten fest. Durch die Federkraft werden die Teile sicher geklemmt und können nicht mehr verrutschen. Die Erwin Halder KG hat eine neue Variante der federnden Seitendruckstücke entwickelt, bei der keine Feder, sondern ein Federblech verwendet wird. Das vergrößert nicht nur den Spannbereich, sondern vereinfacht auch eine automatisierte Handhabung.
Einfacher Einbau, großer Spannbereich

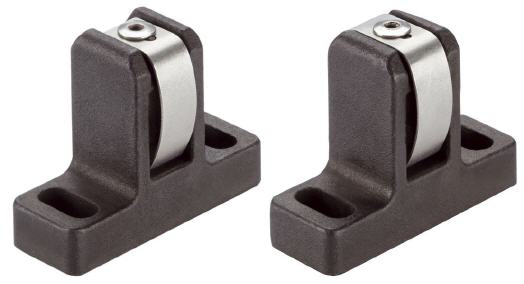

Die federnden Seitendruckstücke bestehen aus einem Federblech aus rostfreiem Stahl und einem Grundkörper aus Stahlguss (GS45). Das Federblech ist mittels einer Niete am Grundkörper befestigt. Dieser kann einfach mit zwei Schrauben beispielsweise auf einer Vorrichtungsplatte montiert werden. Dank der Langlöcher kann der Anwender die Seitendruckstücke genau positionieren und nachjustieren. Durch die flache Form des Grundkörpers benötigen sie auch nur wenig Platz zum Einbau. Eine Fase am oberen Rand des Grundkörpers erleichtert zudem das Einlegen der Werkstücke. Die Seitendruckstücke mit Federblech können bis zu einer Temperatur von 250°C eingesetzt werden.
Durch die Biegung des Federblechs entsteht die Federkraft, um Werkstücke sicher und fest zu positionieren. „Der Niederzugeffekt am Federelement sorgt für eine sichere Positionierung am Auflagepunkt. Das Andrückblech besitzt im Vergleich zu herkömmlichen Seitendruckstücken einen größeren Radius. Dadurch erhöht sich der Bereich mit Niederzugeffekt in unserer neuen Variante. So können beispielsweise auch unterschiedliche Bauteilhöhen einfach und schnell geklemmt werden“ erklärt Bernd Janner, Vertriebsleiter der Erwin Halder KG.
Einfache automatisierte Handhabung
Die federnden Seitendruckstücke sind in zwei Größen erhältlich: Die kleinere Ausführung mit 55 x 20 x 43 mm (L x B x H) besitzt eine Federkraft von 55 N und die größere Ausführung mit 72 x 25 x 61,5 mm (L x B x H) eine Federkraft von 170 N.
„Die im Vergleich zu anderen Seitendruckstücken verhältnismäßig großen Abmaße bringen einen weiteren Vorteil mit sich: So wird auch die Handhabung der federnden Seitendruckstücke mit Andrückblech durch Roboter erleichtert“, ergänzt Bernd Janner.
Ob automatisiert oder manuell – der Anwender kann die Werkstücke schnell und einfach ohne Werkzeuge wechseln. Zudem bietet die Erwin Halder KG auch eine doppelseitige Version der federnden Seitendruckstücke an. Diese Ausführung ermöglicht auch Mehrfachklemmungen.
