Dreifach innovativ: Fräsen, Schleifen und Messen
Klingelnberg offeriert neueste Entwicklungen
Zur EMO 2013 präsentierte Klingelnberg gleich drei Highlights: Die Oerlikon Kegelradfräsmaschine ›C 30‹ mit zukunftsweisendem, intuitivem Touchscreen-Bedienkonzept, die wandlungsfähige Zahnradschleifmaschine ›VIPER 500‹ von Höfler für Anwender mit besonders häufigen Produktwechseln sowie die nächste Generation des Präzisionsmesszentrums ›P 40‹ mit neuen Ausstattungshighlights.
 |
 |
 |
|
||
 |

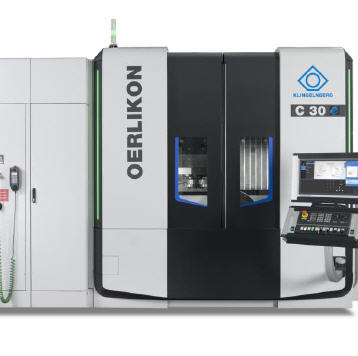

Die neue Oerlikon Kegelradfräsmaschine C 30 setzt auf der Grundlage einer kontinuierlichen Weiterentwicklung des Vertikalkonzepts mit minimalen Verfahrwegen neue Maßstäbe in der Trockenbearbeitung. Alle Kegelradmaschinen dieser einzigartigen Baureihe sind mit einem thermostabilen und schwingungsdämpfenden Maschinenbett ausgestattet. Durch die optimierte Achsanordnung der Fräsmaschine sorgen verkürzte Fahrwege für eine deutlich geringere Belastung der Antriebskomponenten und gleichzeitig für eine steifere Ausprägung des Gesamtsystems. Darüber hinaus ermöglicht ein integrierter Entgrater höchste Produktivität und Flexibilität sowie maximale Prozesssicherheit.
Das neuartige Maschinenkonzept überzeugt dank des Hochgeschwindigkeitswerkstückwechsels zudem mit minimalen Rüst- und Nebenzeiten. Die Bauteile werden innerhalb kürzester Zeit vollständig verzahnt, entgratet und ausgeschleust. Durch das vertikale Achskonzept verfügt die C 30 über einen optimalen Spänefluss und sorgt für eine konsequente Vermeidung von Späneansammlungen im Arbeitsraum.
Eine wesentliche Besonderheit der Maschinenserie stellt das innovative Touchscreen-Bedienkonzept mit modernster und zukunftsweisender Steuerungstechnik dar. Im Gegensatz zu den marktüblichen Standards benötigen die Bediener aufgrund der visuellen Ablaufunterstützung und der leichten Touchscreen-Navigation keinen hohen Schulungsaufwand mehr: In nur wenigen Schritten ist der Bearbeitungsvorgang komplett konfiguriert. Eine intelligente Warnfunktion innerhalb der Menüführung lässt kostenintensive Zwischenfälle oder Ausfälle gar nicht erst entstehen. So ist dem Anwender eine hohe Verlässlichkeit in der Fertigung garantiert.
Höchste Flexibilität und Schnelligkeit im Schleifprozess
Die wandlungsfähige Zahnradschleifmaschine VIPER 500 ist für Bauteildurchmesser bis 500 mm ausgelegt und optimal auf kleinste und größte Losgrößen abgestimmt. Je nach individueller Anforderung ist sie in drei verschiedenen Konfigurationen erhältlich: Profilschleifen, kleine Schleifscheiben und Mehrscheibentechnologie (VIPER 500 K) sowie Wälzschleifen (VIPER 500 W). Insbesondere bei Anwendern mit häufigen Produktwechseln sorgt das flexible Maschinenkonzept für einen noch dynamischeren und effizienteren Fertigungsprozess.
In der Konfiguration VIPER 500 W ist sowohl Profilschleifen als auch kontinuierliches Wälzschleifen auf derselben Maschine möglich – bei kürzesten Umrüstzeiten. Um die Schleiftechnologie zu wechseln, müssen lediglich die Schleifscheibe, der Schleifscheibenflansch sowie die Abrichtrolle getauscht werden. Bei allen drei Varianten ermöglicht der optionale Innenverzahnungsschleifarm die Umrüstung von Außen- auf Innenverzahnungen in weniger als 15 Minuten.
Gleichzeitig stellt die spezielle Anordnung der Maschinenachsen die Basis für höchste Präzision, kontinuierliche Qualität sowie enorme Flexibilität dar. Dank der innovativen Konstruktion ist die Maschine leistungsstark, leicht zu reinigen und äußerst energieeffizient. Nicht zuletzt garantiert die firmeneigene Software GearPro selbst bei komplexen Anwendungen dem Bediener eine routinierte Bedienung.
Vier hochpräzise Messaufgaben in einer Aufspannung
Aus der nächsten Generation der Präzisionsmesszentren stellte Klingelnberg die P 40 vor. Diese ist das Ergebnis der gezielten, stetigen Weiterentwicklung mit Blick auf die hohen Genauigkeitsanforderungen bei der Messung von Verzahnungen und die steigende Komplexität von Antriebskomponenten. Aufgrund der umfangreichen Funktionen ersetzen die Maschinen der P-Serie bis zu vier konventionelle Messgeräte. Mit hervorragender mechanischer Grundgenauigkeit sowie moderner Kompensationsstrategie ist die P 40 eine langzeitstabile Maschine für fertigungsnahe und schnelle Messungen in der höchsten Genauigkeitsklasse.
Zahlreiche zusätzliche Ausstattungsmerkmale der P 40, wie ein ergonomisches, elektrisch höhenverstellbares Bedienpult, eine integrierte Schwingungsisolierung oder eine klimatisierte Steuerungseinheit bieten dem Anwender neue Anwendungsmöglichkeiten.
Mehr Informationen zur Klingelnberg GmbH:
 |
KLINGELNBERG GmbH |
|
Peterstraße 45 |
|
42499 Hückeswagen |
|
Tel.: +49-2192-81 0 |
|
Fax: +49-2192-81 200 |
|
E-Mail: info@klingelnberg.com |
|
www.klingelnberg.com |
