Körber: Flexibles Schleifcenter mit Greifersystem

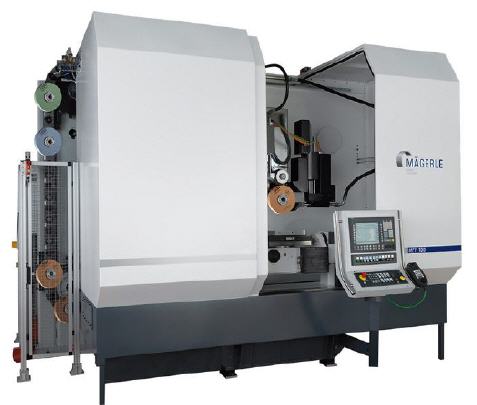

MÄGERLE MFP-100.65.65
Mit der Fünfachsen-Schleifmaschine ›MFP 100‹ erweiterte die Mägerle AG Maschinenfabrik ihre MFP-Baureihe um eine besonders vielseitige und kompakte Variante.
Mägerle konzipierte das kraftvolle, robuste und dynamische CD-Schleif- und Bearbeitungszentrum mit einer Spindelleistung von 50 kW für die wirtschaftliche Mehrfachbearbeitung großer und komplexer Teile in einer minimalen Anzahl von Aufspannungen. Die Maschine eignet sich unter anderem besonders zur Bearbeitung von Turbinenleit- und –laufschaufeln oder Hitzeschilden.
Neben dem sehr kompakten Design und dem hohen Arbeitsvolumen zeichnet sie sich vor allem durch ihren schnellen und flexiblen Werkzeugwechsler mit einem speziellen Zweifach-Doppelgreifer aus. Der Wechsler kann in der Standardausführung insgesamt bis zu 30 verschiedene Werkzeuge aufnehmen – beispielsweise 15 Schleifscheiben und 15 Diamantformrollen für das kontinuierliche Abrichten während des Schleifprozesses.
Die maximale Schleifscheibengröße beträgt Ø 300 mm, die der Abrichtrollen maximal Ø 160 mm. Auch eine Bestückung mit jedem anderen denkbaren Werkzeug wie Bohrer, Fräser, CBN-Scheibe oder Messtaster ist möglich.
Da der einzigartige Greifer immer gleichzeitig zwei „alte“ Werkzeuge gegen zwei „neue“ austauscht, ist der Werkzeugwechsler besonders schnell. Optional ist eine Vergrößerung des Wechslers für die Aufnahme von 60 Werkzeugen möglich. Das Tool-Datenmanagement ist entsprechend großzügig ausgelegt: Es kann bis zu 500 verschiedene Werkzeuge handhaben.
Kurze Wechselzeiten, niedrige Stückkosten
Das kompakte Design, die hohe Leistung, kurze Werkzeugwechselzeiten und die Vielseitigkeit der MFP 100 zusammen mit der für alle Mägerle Bearbeitungsmaschinen typischen hohen Verfügbarkeit resultieren in sehr niedrigen Stückkosten. Das Schleifzentrum ist standardmäßig mit einem 2-Achsen NC-Tisch ausgestattet (optional 3-Achsen).
Für eine Maschine dieser Größenordnung ist die Aufstellfläche mit einer Breite von 4.6 m und einer Tiefe von 4.0 m ausgesprochen raumsparend ausgelegt. Dennoch können überraschend große Werkstücke von Ø 615 mm x 547 mm bearbeitet werden. Die Beladung mit Werkstücken kann von vorn und von oben erfolgen, der Werkzeugwechsler wird bequem von außen bestückt. Dabei erleichtert die ergonomische Gestaltung der Maschine den Zugriff auf das Werkstück und den rückseitigen Zugang für die Instandhaltung.
Modulare Maschinenfamilie
Die Schleifzentren entfalten ihr ganzes Leistungspotenzial dort, wo Werkstücke in großen Serien, bei hohen Abtragsvolumina und gleichzeitig hoher Präzision zu fertigen sind. Dabei eignen sich die modular konzipierten Maschinen für den fordernden 24/7-Dauerbetrieb. Ein flexibler Baukasten gestattet vielseitige, kundenspezifische Maschinenkonfigurationen mit hoher Verfügbarkeit.
Mehr Informationen zur Körber Schleifring AG:
 |
Körber Schleifring AG |
|
Jubiläumsstrasse 95 |
|
CH - 3005 Bern |
|
Tel.: +41-31-35601-11 |
|
Fax: +41-31-35601-12 |
|
E-Mail: info@schleifring.net |
|
www.schleifring.net |
