Flexibel auch bei großen Durchmessern
GrindSmart XW schleift Werkzeuge bis 20 mm

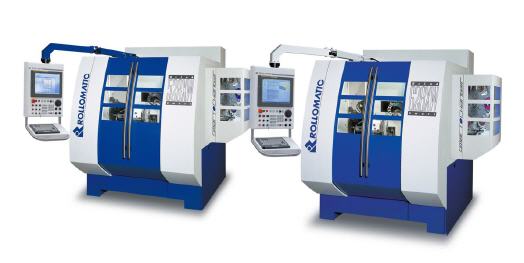

Wer den Namen Rollomatic hört, denkt automatisch an hochgenaue Werkzeuge mit kleinsten Durchmessern. Dass es Schweizer Präzision auch diesseits der Mikrowelt gibt, beweisen die GrindSmart-Schleifmaschinen 528XW und GrindSmart 628XW: Mit ihnen lassen sich nun auch Bohrer oder Fräser bis zu 20 mm Durchmesser fertigen.
Heutzutage verlangen Produktionsformen wie das Hochgeschwindigkeitszerspanen extrem leistungsfähige Werkzeuge von höchster Qualität und Präzision. Dabei müssen Vollhartmetall-Werkzeuge bis 20 mm Durchmesser oftmals die gleichen geringen Toleranzen erfüllen wie ihre Pendants aus dem Mikrosegment.
„Wir sind auf dem Markt hauptsächlich für unsere Mikrowerkzeug-Schleifmaschinen bekannt. Doch wir können auch größer: Dank der neuen direktangetriebenen Schleifspindel mit doppelter Antriebsleistung sowie einem hocheffizienten Kühlmittelsystem ist das Schleifen von Vollhartmetall-Zerspanwerkzeuge bis 20 mm Durchmesser nun genauso gut möglich“, erläutert Jean-Charles Marty, Product Manager bei Rollomatic SA aus Le Landeron in der Schweiz.
Starker Antrieb, hohe Flexibilität
Fast noch wichtiger als die doppelte Antriebsleistung der neuen Schleifspindel, die sowohl die GrindSmart 528XW als auch die GrindSmart® 628XW mitbringen, ist deren Antriebstechnik. Ein sehr hohes und konstantes Drehmoment, gerade im unteren Drehzahlbereich, ist mit entscheidend für die Leistungssteigerung, „weshalb sich die Maschinen auch für den Tiefenschliff bei großen Werkzeugdurchmessern eignen“, ergänzt Jean-Charles Marty.
Wesentliche Neuerung der GrindSmart XW-Serie ist der Schleifscheibenwechsler SmartChanger XW für bis zu sechs Scheibenflansche mit je vier Schleifscheiben. Er ermöglicht noch größere Flexibilität bei der Produktion komplexer Werkzeuge oder beim raschen Wechsel zwischen großen und kleineren Chargen. Zusammen mit der leistungsstarken Programmiersoftware VirtualGrind Pro geht das Schleifen von Hochleistungswerkzeugen wie Form-, Kombinations-, Standardwerkzeuge und vielen weiteren Varianten sozusagen im Handumdrehen.
Voll kompatibel und höchst präzise
Rollomatic hat bei der GrindSmart XW-Serie unter anderem den Scheibenflansch, der voll HSK50-kompatibel ist, neu gestaltet. „Mit einer speziellen Vorrichtung, dem SmartChanger®XW, ermöglichen wir es dem Anwender, sowohl Schleifscheiben als auch die dazugehörigen Kühlmitteldüsen bereits außerhalb der Maschine einzustellen“, so Jean-Charles Marty. Somit kann die Produktion ohne Unterbrechung weiterlaufen, und obendrein ist dank der neuen und effizienteren Kühlmittelzufuhr stets die optimale Kühlung am Schleifpunkt gewährleistet.
Nach einer gewissen Anzahl an Schleifvorgängen müssen die Hartmetallrückstände an der Schleifscheibe entfernt werden. „Was die meisten Werkzeughersteller noch manuell erledigen, erledigt unser StickSmart nun in definierten Abständen voll automatisch!“, erläutert Jean-Charles Marty. Das schont die Schleifscheibe, bewahrt die hohe Präzision und verringert die Spindellast signifikant.
Dank eines universellen Werkstückspindelstocks sind die GrindSmart XW-Modelle kompatibel zu den gängigen Spannsystemen, darunter Nann und Schaublin. Jean-Charles Marty: „Mit der neuen Werkzeugspindel und dem überarbeiteten Schaftführungssystem werden Rundlauftoleranzen im µm-Bereich eingehalten – auch bei großen Werkzeugen.“
Zwei Kraftpakete mit 6-fach Scheibenwechsler
Gleich zwei Modelle sind mit dem Schleifscheibenwechsler SmartChanger XW ausgestattet: Die GrindSmart 628XW ist ein 6-Achsen-Werkzeugschleifzentrum für höchste Ansprüche, wenn es um das Schleifen von komplexen und höchst präzisen Hochleistungswerkzeugen von 0,10 mm bis 20,0 mm Durchmesser geht. Wer einen idealen „Alleskönner“ zum attraktiven Preis sucht, findet ihn in der GrindSmart 528XW. Diese 5-Achsen-Maschine eignet sich für Werkzeuge von 1,0 mm bis 20,0 mm. „Mit beiden Schleifmaschinen decken wir einen Großteil an anspruchsvollen Schleifaufgaben ab und eröffnen unseren Kunden auch größere Werkzeugdimensionen bei gewohnter Rollomatic-Präzision!“, so Jean-Charles Marty.
Mehr Informationen zur Rollomatic SA:
 |
Rollomatic SA |
|
Z.I. Prés-Bugnons |
|
CH-2525 Le Landeron |
|
Tel.: +41 32 7521700 |
|
Fax: +41 32 7521717 |
|
E-Mail: d.wunderlin@rollomatic.ch |
|
www.rollomaticsa.com |
