Messanlage für die Großrohrfertigung
Durchmesser-/Umfangsmessung per Laser
Das Unternehmen Dr. D. Wehrhahn hat speziell für die Fertigung von Großrohren eine Umfangsmessanlage auf Laserbasis entwickelt. Die Anlage ist für einen großen Durchmesserbereich von 609,6mm (24 Zoll) bis 1676,4mm (66 Zoll) ausgelegt.

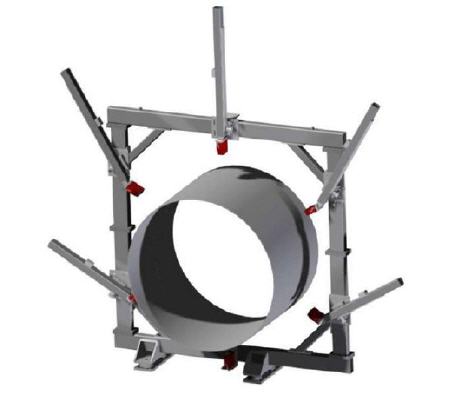

Ein rechteckiger stabiler Messrahmen mit sechs in 60 Grad-Intervallen montierten, verstellbaren Messarmen bilden die Basis. An diesen Messarmen ist jeweils ein OPTImess-Laserabstandssensor nach dem Triangulationsprinzip befestigt. Diese messen den Abstand weggesteuert senkrecht auf das Material.
Über einen eigens entwickelten Algorithmus wird aus den sechs Abstandswerten der Umfang mit einer Genauigkeit von ≤ 1mm errechnet. Die Auswertung und die grafische Darstellung der Ergebnisse erfolgen auf einem Microsoft Windows XP-basierenden Industrie-PC, untergebracht in einem Schaltschrank.
Optional kann noch eine weitere grafische Darstellung auf einem zweiten Bildschirm erfolgen. Die aus den Umfangswerten ermittelten Durchmesser werden jeweils nach dem Rohrschnitt über eine Netzwerkanbindung zur elektronischen Rohrbegleitkarte übermittelt.
Mehr Informationen zu Dr. D. Wehrhahn:
 |
Dr. D. Wehrhahn |
|
Meßsysteme für die Qualitätssicherung |
|
Hildesheimer Straße 140 |
|
30173 Hannover |
|
Tel.: 0511/512665 |
|
Fax: 0511/522152 |
|
E-Mail: info@drwehrhahn.de |
|
www.drwehrhahn.de |
