B&R erweitert I/O-System X20 um HART-Module
Bis zu fünf Geräte pro Kanal direkt versorgen

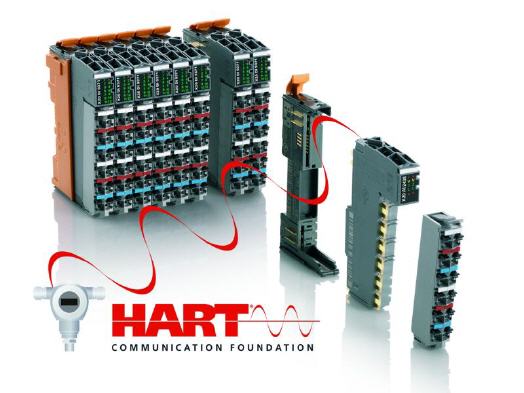

Mit einem analogen HART-Eingangsmodul und HART-Ausgangsmodul erweitert B&R die Reihe seiner dezentralen X20-Kommunikationsmodule. Die neuen Module verfügen über zwei Ein- und Ausgänge und können über das schnelle Echtzeit-Ethernet POWERLINK HART-Informationen von Sensoren und Aktoren direkt an den Controller übertragen.
Um die Daten auszuwerten, leitet der Controller die Informationen über den Prozessbus an Maintenance-Stationen mit FDT-Container weiter, zum Beispiel an Automation Studio von B&R, PACTware oder FieldCare.
Controller übernimmt Asset Monitoring
Umgekehrt lassen sich durch diese Kommunikation die HART-Geräte parametrieren. Mittels des TCP/IP-Kommunikations-DTM von B&R wird der komplette Hardware-Baum inklusive Feldgeräte durch Hardware-Scanning im Netzwerk ermittelt. Der DTM-Server auf dem Controller arbeitet als Gateway. Dadurch kann per Lese-/Schreibzugriff auf alle Detailinformationen der HART-Feldgeräte für Asset-Monitoring-Aufgaben zugegriffen werden. Lese-/Schreibbausteine unterstützen diesen Zugriff auch innerhalb der Logikverarbeitung.
Ein Modem pro Kanal sorgt für hohe Bandbreite
Jeder Kanal der B&R-HART-Module verfügt über ein eigenes HART-Modem, um die hohe Übertragungsbandbreite von POWERLINK optimal auszunutzen. Zudem müssen die ohnehin vergleichsweise langsamen HART-Kanäle nicht zusätzlich durch Multiplexen belastet werden, wie das in vielen anderen Systemen üblich ist. Die HART-Module des X20-Systems verfügen zusätzlich über Burst Mode Support sowie Multidrop-Funktionalität und können bis zu fünf Geräte pro Kanal direkt versorgen.
Mehr Informationen zu B&R:
 |
B&R Industrie-Elektronik Ges.m.b.H. |
|
B&R Straße 1 |
|
A-5142 Eggelsberg |
|
Tel.: +43/7748/6586-0 |
|
Fax: +43/7748/6586-26 |
|
E-Mail: office@br-automation.com |
|
www.br-automation.com |
