Einfache Bauteilprüfung per Ultraschall
Ideal für den universellen Prüf-Einsatz

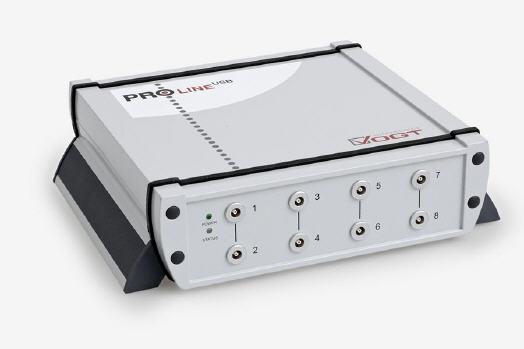

Zur Prüfung von Schweißnähten auf Durchschweißung, Binde- und Volumenfehler entwickelte VOGT Ultrasonics, Burgwedel, das PROlineUSB-Ultraschallgerät. Das Gerät dient ebenso der Kontrolle von Löt- und dickeren Beschichtungsverbindungen sowie zur Überwachung von Wanddicken. Es hilft die Fertigungsqualität von Blechen, Wellen, Stäben oder Rohren exakt zu überwachen.
Die Ultraschallsysteme der „PROline“-Familie finden Anwendung zur Bauteilprüfung in der Aerospace-, Automobil-, Stahl-, Kunststoffindustrie. Besonders in Verbindung mit mechanisierten und automatisierten Ultraschallprüfanwendungen zeigt das PROlineUSB-Ultraschallgerät seine Stärke. Das PC-gestützte Gerät lässt sich bequem direkt in die Produktionslinien integrieren. Das Ultraschallprüfsystem kann über eine programmierbare Schnittstelle mit der jeweiligen Produktionsanlagensteuerung kommunizieren.
Es wird zum Beispiel für die automatisierte Ultraschallprüfung von Laser- bzw. Elektronenstrahlschweißnähten genutzt. In der Automobilindustrie dient es der Prüfung von Getriebe-Schaltzahnrädern, Antriebsrädern und Differentialen. Kostenbewusst lassen sich mit dem PROlineUSB auch alte Prüfsysteme mit neuer Ultraschalltechnik aufrüsten oder neue Applikationen realisieren.
Mit bedienerfreundlicher Software, offenen Schnittstellen und ausgestattet als 2-Kanal- bis zur 8-Kanal-Version bietet es ideale Prüfvoraussetzungen. Die PROlinePLUS-Software „liefert“ eine multifunktionale Bildschirmoberfläche. Der Anwender sieht neben dem Ultraschallsignal (A-Bild) ortsgetreu und in Farbstufungen auch die herkömmlichen C- (Draufsicht auf das Bauteil, flächige Abwicklung) und TD- oder B-Bilder (Seitenansicht, Schnitt in der Tiefe). Die Software steuert den Prüfablauf und kommuniziert Informationen wie z.B. Start-, Stopp-, Gut-, Schlecht-Signale, Statistik, bis hin zur grafische Ergebnisdarstellung der Ultraschallsignalamplituden, -laufzeiten (Schallwege) oder deren Signalkombinationen.
In Verbindung mit einer anwendungsbezogenen Prüfmechanik wird der Prüfling entweder im Kontakt-, Wasserstrahl- oder Tauchtechnikverfahren geprüft. Dabei können unterschiedliche Ausbaustufen wie in- oder offline Prüfungen, automatische oder manuelle Be- und Entladung zum Einsatz kommen. Spritzwasser geschützt sind diese Geräte für den rauen Industrieeinsatz vor Ort nutzbar. Dank des breiten Anwendungsspektrums, aber auch aufgrund der sehr guten Ultraschalleigenschaften, nutzen Universitäten und Forschungseinrichtungen das kompakte Gerät auch für Laboranwendungen sowie Schulungen.
Mehr Informationen zur VOGT Ultrasonics GmbH:
 |
VOGT Ultrasonics GmbH |
|
Ehlbeek 15 |
|
30938 Burgwedel |
|
Tel.: +49 (0) 5139/9815-0 |
|
Fax: +49 (0) 5139/9815-99 |
|
E-Mail: info@vogt-ultrasonics.com |
|
www.vogt-ultrasonics.com |
