Flexibler Mehrfachspanner mit System
Für hohe Teiledichten

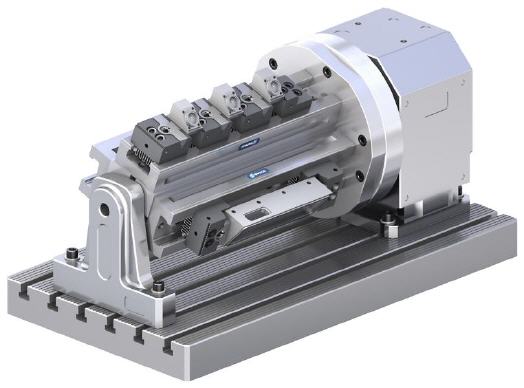

Der SCHUNK Mehrfachspanner KONTEC KSM2 ist ein zuverlässiger und präziser Allrounder für die stationäre Werkstückspannung. Um 3-, 4- oder 5-Achs-Maschinen effizient zu nutzen, kann er im Handumdrehen mehrere Teile gleichzeitig nebeneinander spannen.
Schlanke Backen ohne überstehende Störkonturen ermöglichen dabei eine besonders hohe Teiledichte und eine optimale Zugänglichkeit. Ebenso überzeugend ist seine Leistung bei der Spannung großer Werkstücke im Verbund mit anderen KSM2 Mehrfachspannern. Eine gehärtete und geschliffene Spitzverzahnung sorgt für maximale Robustheit, Präzision und Formstabilität. Unabhängig von der Werkstückgröße bewirkt ein Keilspannsystem, dass das Werkstück beim Spannvorgang automatisch nieder gezogen wird.
So ist auch bei hohen Vorschüben eine sichere und präzise Bearbeitung gewährleistet. Besonders effizient gelöst ist die Einrichtung des Spanners: Ein einziger Spannschlüssel genügt, um Werkstücke zu spannen, Spannbacken per Schnellwechsel komplett zu entnehmen oder das Spannsystem zügig und flexibel auf andere Werkstücke umzurüsten. Letzteres wird mithilfe des gelaserten Maßstabs noch einmal deutlich vereinfacht. Über Adapterplatten und standardisierte Schnittstellen fügt sich KONTEC KSM2 nahtlos in den weltweit größten Modulbaukasten für die stationäre Werkstückspannung von SCHUNK ein.
Bei Kombination mit dem SCHUNK Nullpunktspannsystem VERO-S NSE plus 138 lassen sich entlang des Mehrfachspanners in Sekundenschnelle beliebige Stichmaße in einem Raster von 2 mm einstellen. Zur Bearbeitung rotationssymmetrischer Teile wiederum kann der Mehrfachspanner mit dem SCHUNK Handspannfutter ROTA-S plus 2.0 ausgerüstet werden. Den KONTEC KSM2 gibt es in fünf beziehungsweise vier Längen zwischen 260 und 650 mm mit Backenbreiten von 65 beziehungsweise 90 mm. Er erzielt Spannkräfte bis 25 kN und lässt sich mit einem breiten Spektrum an Spannbacken für die erste und zweite Aufspannung kombinieren.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
