Kunststoffspritzformen aus dem 3D-Drucker
Eine neue Art, Werkzeuge zu bauen
Das Herstellen von Spritzgussformen mittels eines 3D-Druckers wird die Branche revolutionieren. In den Räumen der alphacam GmbH in Schorndorf kann man sich diesbezüglich informieren, was bereits heute möglich ist.
Beim PolyJet-Verfahren werden modernste Photopolymer-Materialien in ultradünnen Schichten auf eine Bauplattform gejettet, ähnlich wie bei einem Tintenstrahldrucker, und sofort mit UV-Licht ausgehärtet. So entstehen vollständig gehärtete Modelle, die sofort verwendet werden können. Damit lassen sich hochgenaue 3D-Formhälften mit einer Schichtstärke von 0,016 mm herstellen. Einsatz, Form Düsenseite und Form Auswerferseite lassen sich sofort nach dem Drucken zusammenfügen.
Vorteile der PolyJet-Form
- kurze automatisierte Bauzeit der Form, die innerhalb von Stunden hergestellt werden kann
- minimaler manueller Aufwand, hoher Automatisationsgrad
- Zielwerkstoffe POM, PP, PE, PS, TPE, ABS d.h. Prototypen aus original Granulat (gleicher Werkstoff wie das Endprodukt), somit realitätsgetreue Leistungswerte
- einfache Konstruktion und einfacher Formenaufbau
Konstruktion mit Siemens NX 9.0

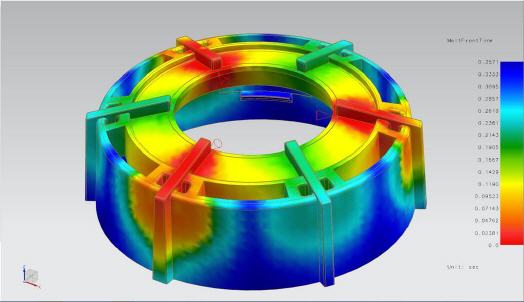

Ein wichtiger Aspekt der Konstruktion ist die Analyse des Modells auf seine geometrische Qualität. Aber auch die Genauigkeit der Flächen ist zu beachten. Siemens NX bietet die entsprechenden Werkzeuge, mit denen die Artikelgeometrie schnell beurteilt werden kann sowie Werkzeuge für die Entfernung von geometrischen Fehlern. Ebenso besteht die Möglichkeit, fehlende Entformschrägen anzubringen. Das Füll- und Temperaturverhalten sowie der Abkühlprozess können berechnet und übersichtlich dargestellt werden.
Erzeugen der Formhälften
Die Objet Studio-Software dient zur Aufbereitung der 3D-CAD-Daten für den Druckprozess. Die Daten werden im STL-Format importiert und auf der Bauplattform optimal positioniert. Die Berechnung des Stützmaterials erfolgt automatisch. Nach dem Start des Druckvorgangs kann man live miterleben, wie das Modell Schicht für Schicht erzeugt wird.
Mehr Informationen zur alphacam GmbH:
 |
alphacam GmbH |
|
Erlenwiesen 16 |
|
73614 Schorndorf |
|
Tel.: 0 71 81 / 92 22 - 0 |
|
Fax: 0 71 81 / 92 22 - 100 |
|
E-Mail: info@alphacam.de |
|
www.alphacam.de |
