Oberflächenmessung ohne Sensorbewegung
Geräteeigenschaften erweitert

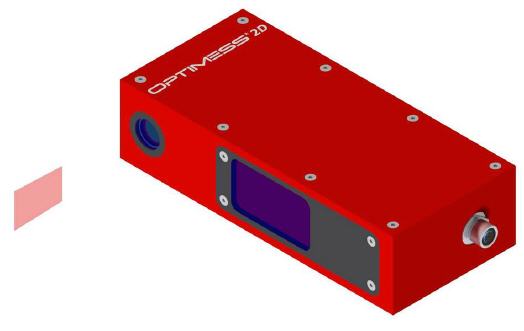

Die immer größer werdende Forderung der Qualitätssicherung nach einer 100%igen Kontrolle ohne Berührung des Messgutes führt zu einem verstärkten Einsatz von Lasersensoren im Bereich der geometrischen Vermessung oder Positionierung von Bauteilen. Deshalb wurde von Wehrhahn der OPTImess 1D-Sensor zum neuen OPTImess 2D-Lichtschnittsensor weiter entwickelt.
Bei diesem Sensor wird der punktförmige Laserstrahl zu einer Linie aufgeweitet. Durch die Abbildung dieser Laserlinie auf einen CCD - Matrixdetektor ist eine 2D-Messung entlang der Linie möglich. Der OPTImess 2D erlaubt so ohne eine Bewegung des Sensors die Vermessung von Schweißnähten, Kleberaupen, Reifenkonturen, Schienenkopfprofilen et cetera.
Bei einer kleinen Baugröße von 200x90 mm stehen Messbereiche bis zu 300 mm und Linienlängen bis 150 mm zur Verfügung. Die gesamte Messwertverarbeitung erfolgt im Sensor. Am Ausgang steht direkt der Datenstring der Messwerte entlang der Messlinie zur Verfügung. Daher ist kein externer Controller nötig, wodurch auch eine Begrenzung der Kabellänge entfällt.
Mehr Informationen zu Dr. D. Wehrhahn:
 |
Dr. D. Wehrhahn |
|
Meßsysteme für die Qualitätssicherung |
|
Hildesheimer Straße 140 |
|
30173 Hannover |
|
Tel.: 0511/512665 |
|
Fax: 0511/522152 |
|
E-Mail: info@drwehrhahn.de |
|
www.drwehrhahn.de |
