Zum gewünschten Profil "sprinten"
Maschinenperformance ausreizen
Dank leistungsfähiger Profilschleifmaschinen unterstützt der Schleifmaschinenbauer Okamoto Hersteller in den unterschiedlichsten Branchen überall dort, wo es gilt, Bauteile mit hervorragender Maß- und Konturtreue sowie Oberflächengüten bis hinunter in den µm-Bereich zu fertigen. Auf der Grundlage modernster Maschinentechnik sind auch bei schwierigen Werkstoffen komplexe Profile im Sprinttempo wirtschaftlich realisierbar.
„Noch schneller und präziser, noch produktiver und günstiger“, lässt sich der Trend beim Profilschleifen beschreiben. Dabei stehen die Anwender in den Schlüsselindustrien vor der Herausforderung, immer neue, auch schwer zerspanbare Hightech-Werkstoffe wirtschaftlich schleifen zu müssen.
Erfolg hat der Hersteller, der durch die ganzheitliche Betrachtung beispielsweise aus Schleifwerkzeug, Prozessparametern, Schleifmaschine, Steuerungssoftware und Schmierstoffen die Leistungsfähigkeit seines Gesamtsystems haargenau auf die jeweilige Applikation hin fokussiert und optimiert.
Eine maßgebliche Voraussetzung dazu ist innovative Maschinentechnologie. Thomas Loscher, Technical Manager bei Okamoto: „Beim Profilschleifen gibt es keine Toleranz für Toleranzen. Okamoto-Schleifmaschinen sind dazu mit neuester Lineartechnologie als Schnittstelle zwischen den dynamischen Verfahreinheiten und dem speziell gelagerten Maschinenbett ausgerüstet. Minimalste Schwankungen in der Auflagefläche werden mittels des so genannten Non Contact Hydostatic-System eliminiert.“

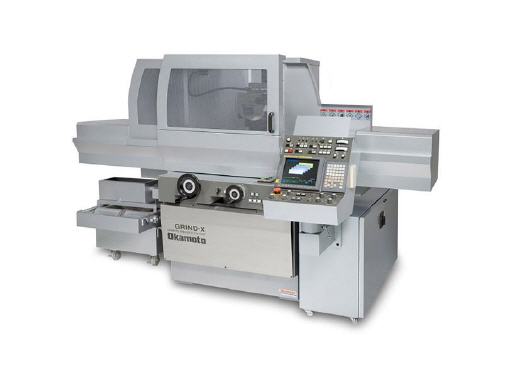

Ein Beispiel ist die Hochpräzisionsschleifmaschine UPZ 525 NCII. Die Maschine schleift mit Diamantschleifscheiben in kontinuierlichem Quervorschub. Zum Abrichten ist ein Einpunktdiamant integriert. Thomas Loscher: „In Kombination mit der Hochgenauigkeits-Tischlagerung, der durchgängigen Temperaturstabilisierung für alle Medien und Motoren, der stufenlosen Drehzahlregelung sowie der Elektro-Permanent-Magnetspannplatte erreicht die NC 525 NC II im Hochpräzisionsbereich ein Aufmaß von höchstens 0,004 µm mit einer maximalen Oberflächenrauigkeit von Ry = 0,087 µm.“
Perfekte Profile auch im Mikrobereich
Hochgenaue Profilschleifaufgaben auch bei kleinen Bauteilen schleift die in allen drei Achsen CNC-gesteuerte Profilschleifmaschine UPZ 210 Li. Durch den Einsatz von gegenläufigen, temperaturstabilisierten Linearmotoren in Verbindung mit einem geschlossenen Regelkreis werden Umsteuergenauigkeiten von 2 µm bei Tischgeschwindigkeiten von 50 m/min erreicht. „Dieses Prinzip ist weltweit einmalig und erlaubt höchste Verfahrgeschwindigkeiten bei bester mechanischer Stabilität und höchster Oberflächengüte“, so Thomas Loscher.
Höchstempo- und Präzision realisiert die Ultra-Präzisions-Mikro-Profilschleifmaschine UPZ 210 Li II-2 ’Double Eagle’ mit zwei separaten Schleifspindeln. Mit ihr kann der Anwender auf einer Maschine ohne Werkzeugwechsel sowohl vor- als auch feinschleifen.
Modernste Linearmotorentechnik in der UPZ 210 Li-Reihe ist die Grundlage für höchste Produktivität, extreme Genauigkeit und kurze Bearbeitungszeiten. Bei einer Hublänge von 20 mm schafft die Anlage bis zu 250 Doppelhübe pro Minute. In Verbindung mit einer konstanten Zustellbewegung wird laut Okamoto deutlich schneller als mit herkömmlichen Profilschleifmaschinen gearbeitet. Modernste Steuerungstechnologie und Software unterstützen den Operator. Das integrierte Mess-System erhöht die Genauigkeit der Bauteile zusätzlich. Eine CCD-Kamera vermisst die Werkstücke automatisch und reduziert den Ausschuss gegen Null.
Thomas Loscher: „Unter kompetenter Anwendungsbetreuung und mit optimal auf die Applikation hin maßgeschneiderten Schleifmitteln und Schmierstoffen kann der Schleifer die Performance der Okamoto Profilschleifmaschinen voll ausreizen. So ist er bestens gerüstet, den aktuellen und künftig steigenden Anforderungen im Profilschleifen an Wirtschaftlichkeit, Präzision und Schnelligkeit auch bei schwierigen Materialien zu begegnen.“
Mehr Informationen zu Okamoto:
 |
Okamoto Machine Tool Europe GmbH |
|
Raiffeisenstraße 7b |
|
63225 Langen |
|
Telefon +49 (0) 6103 201 100 |
|
Telefax +49 (0) 6103 201 1020 |
|
E-Mail: info@okamoto-europe.de |
|
www.okamoto-europe.de |
