Axial-Schrägkugellager für Gewindetriebe

Leistungssteigerung durch X-life-Qualität

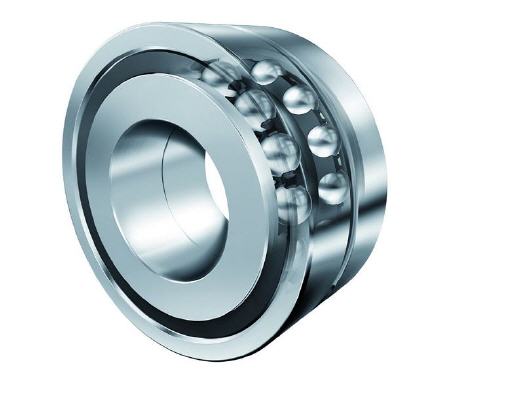

Für absolute Positioniergenauigkeit bei höchsten Verfahrgeschwindigkeiten in Längsachsen von Werkzeugmaschinen verfügt Schaeffler über ein hochausgereiftes Produktspektrum an Axialschrägkugellagern für Gewindetriebe. Die hochdynamischen Betriebszustände bei Gewindetrieben erfordern genaue, axial und radial tragfähige, steife und reibungsarme Lagerungen. Für diesen Einsatz haben sich die montagefertigen, wartungsfreien beziehungsweise wartungsarmen, zweireihigen INA-Axial-Schrägkugellager ZKLN und ZKLF bewährt.


Diese kippsteifen Genauigkeitslager in O-Anordnung nehmen durch den Druckwinkel von 60 Grad sowohl radiale als auch hohe axiale Kräfte auf. Lippendichtungen oder Minimalspaltdichtungen auf beiden Seiten der Lager schützen das Wälzsystem wirksam vor Schmutz. Die Erstbefettung reicht bei einem Großteil der Anwendungen für die gesamte Gebrauchsdauer der Lager.

Zum einfachen Anschrauben an die Anschlusskonstruktion hat die Reihe ZKLF Befestigungsbohrungen im Außenring. Diese Lösung ist besonders wirtschaftlich, da hier die sonst notwendige Aufnahmebohrung sowie der Lagerdeckel mit dem damit verbundenen Anpassaufwand entfallen.

Die neue Ausführung in X-life-Qualität wird den bisherigen Standard ablösen. Die zum bestehenden Programm bisher erhältlichen Lagerversionen mit dem Nachsetzzeichen …PE werden weiterhin im Produktprogramm verfügbar sein.

Schaeffler hat die bewährten Lager nun noch weiter verbessert. Mit modernsten Fertigungsverfahren wurde die gesamte Kontaktfläche zwischen Wälzkörper und Laufbahn optimiert. Durch die höhere Laufbahngenauigkeit und Laufbahnqualität verringert sich bei gleicher Belastung der Spannungszustand an den Wälzkörpern und Laufbahnen. Die bessere Qualität sorgt für eine geringere Reibung im Lager und niedrigere Lagertemperaturen, der Laufwiderstand ist kleiner, der Schmierstoff wird weniger stark beansprucht, die Fettgebrauchsdauer und gegebenenfalls notwendige Nachschmierintervalle verlängern sich. Gleichzeitig erhöht sich durch die niedrigere Reibleistung die Energieeffizienz der Lagerung. Somit sinken Energieverbrauch und Betriebskosten.

Mit der signifikanten Verbesserung der Leistung steigt die Gesamtwirtschaftlichkeit der Lagerung und der Kunde profitiert von einem verbesserten Preis-/Leistungsverhältnis.

Die technische Optimierung durch X-life führt neben einem reduzierten Energieverbrauch auch zu einer Steigerung der dynamischen Tragzahl, die mit rund zehn Prozent deutlich über dem Wert bisheriger Lagerausführungen liegt. Das wiederum ergibt eine Steigerung der nominellen Lebensdauer um bis zu 33 Prozent. Dadurch verlängert sich die Gebrauchsdauer der Schrägkugellager bei gleichen Betriebsbedingungen. Bei gleichbleibenden Lebensdauervorgaben wiederum kann die Lagerung entsprechend höher belastet werden. Der Konstrukteur erhält so zusätzliche Optionen für die Auslegung der Lagerung.

Neben der Verbesserung der Oberflächen wird der Werkstoff der Lagerringe einer speziellen Wärmebehandlung unterzogen. Dadurch sind die Laufbahnen der Innen- und Außenringe widerstandsfähiger gegen Feststoffpartikel und bei Mischreibung. Das wiederum verlängert die Schmierfettgebrauchsdauer, da der Schmierstoff weniger beansprucht wird. Die Wärmebehandlungsmaßnahme führt so gegenüber Standard- und Wettbewerbslagern zu einer deutlichen Steigerung der Lebensdauer bei Lagern in X-life-Qualität.

Die niedrigere Lagerreibung und die damit verbundene geringere Erwärmung im Lager ermöglichen deutlich höhere Grenzdrehzahlen als bisher. Mit den neuen INA-Axial-Schrägkugellagern in X-life-Qualität können im Vergleich zu Standard- und Wettbewerbslagern je nach anwendungsbezogener zulässiger Erwärmung sogar um bis zu 60 Prozent höhere Drehzahlen gefahren werden als bisher. Das erlaubt zukünftig auch den Einsatz der Axial-Schrägkugellager in Anwendungen mit deutlich höheren Drehzahlanforderungen.
