Kraftpaket für die Stangen- und Rohrbearbeitung
Minimaler Fliehkraftverlust

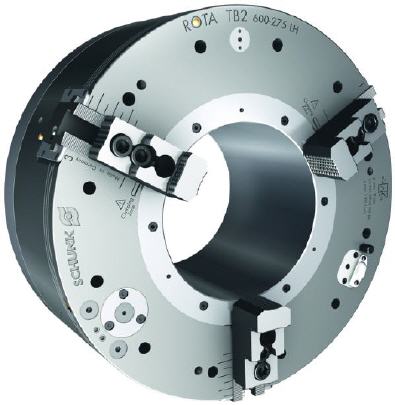

Das pneumatisch betätigte SCHUNK Vorderendfutter ROTA TB2 setzt einen neuen Maßstab bei der Bearbeitung von Rohren und Stangen für die Erdölindustrie, den Bergbau und die Bauwirtschaft.
Ein ganzes Bündel von Maßnahmen stellt bei dem innovativen Kraftspannfutter des Kompetenzführers für Spanntechnik und Greifsysteme SCHUNK sicher, dass die Produktivitätspotenziale moderner Drehzentren voll ausgeschöpft werden können.
So verfügt das ROTA TB2 bei kompakten Außenmaßen über eine extrem große Durchgangsbohrung von bis zu 560 mm. Bereits mit einem Luftdruck von 6 bar lassen sich sehr hohe Spannkräfte von bis zu 280 kN erzielen, die einfach an die jeweilige Aufgabe angepasst werden können. Durch eine Beschichtung der wichtigsten Funktionsteile ist das SCHUNK ROTA TB2 gegen Korrosion geschützt, wodurch die Lebensdauer deutlich steigt. Eine spezielle Abdichtung der Grundbackenführungen verhindert das Eindringen von Schmutz, Staub sowie Spänen und reduziert den Wartungsaufwand.
Das Design und die Führung der Grundbacken wurden so optimiert, dass der Fliehkraftverlust auch bei hohen Drehzahlen minimal ist. Zusätzlich gewährleistet ein fortschrittliches Schmiersystem dauerhaft konstante Spannkräfte und eine besonders hohe Prozessstabilität. Eine optional integrierte Druckabfrage gewährleistet im täglichen Einsatz ein Maximum an Prozess- und Betriebssicherheit.
Beschleunigter Spannvorgang
Um die Taktrate bei der Rohr- und Stangenbearbeitung zu erhöhen, verfügt das ROTA TB2 über ein doppelt wirkendes Rückschlagventil mit besonders groß dimensionierten Kanalbohrungen, wodurch der Spannvorgang erheblich beschleunigt wird. Nach der Bearbeitung ermöglicht eine neuartige, schallgedämpfte Schnellentlüftung ein zügiges und geräuschreduziertes Lösen der Spannung. Bei Bedarf kann der Eil- und Spannhub mechanisch über eine radial angeordnete Hubanzeige am Außendurchmesser abgefragt werden.
Die Neuauflage des seit vielen Jahren bewährten SCHUNK Topsellers für die Rohrbearbeitung gibt es in den Baugrößen 470 mm bis 1.000 mm mit Bohrungsdurchmessern von 185 mm bis 560 mm. Das leistungsfähige Drehfutter mit serienmäßig integriertem Spannzylinder ist prädestiniert für sämtliche Drehmaschinen, bei denen eine große Durchgangsbohrung erforderlich ist, auch für solche ohne eigene Spannhydraulik. Zur Inbetriebnahme wird es einfach an die vorhandene Druckluftversorgung angeschlossen. Aufgrund des ebenfalls integrierten Schweberings ist keine zusätzliche Drehdurchführung erforderlich.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
