Positionssensor für die Zylinderintegration
Noch mehr Spielraum bei der Zylindergestaltung

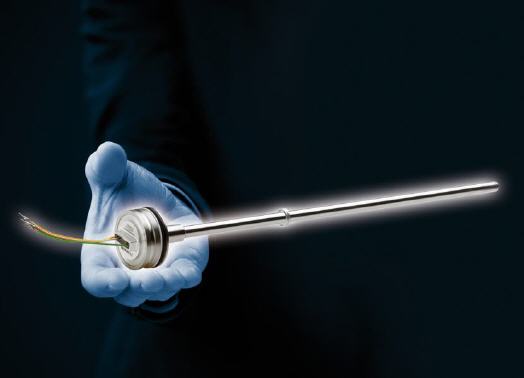

GEFRAN überarbeitete seine magnetostriktiven berührungslosen Linearwegaufnehmer der Serie RK. Der speziell für die Mobilhydraulik entwickelte Positionssensor mit Flanschanschluss und Analogausgang ist dank verbesserter Temperaturbeständigkeit bis +105 °C jetzt auch in Anwendungen mit höheren Temperaturanforderungen einsetzbar.
Temperaturbeständig (-40 °C bis +105 °C), vibrationsfest (25 g), schockresistent (100 g), druckfest (bis 350 bar Dauerdruck / 500 bar Spitze), berührungslos arbeitend und eine hohe Schutzart (IP69) – mit diesen Eigenschaften empfiehlt sich der neue RK-5 für den Einsatz unter den rauen Umgebungsbedingungen der Mobilhydraulik. Aufgrund seiner kompakten Bauform lässt er sich komplett in Hydraulikzylindern verbauen und ist so vor äußeren Einflüssen geschützt.
Die Position wird durch das Messprinzip berührungslos erfasst. Dadurch arbeitet der Wegaufnehmer verschleißfrei und hat eine quasi unbegrenzte Lebensdauer. Dank seiner hohen Messgenauigkeit – die Reproduzierbarkeit liegt bei < 0,01 mm und die Linearität stabil bei < ±0,04 % – eignet sich der Sensor ideal für anspruchsvolle Regelaufgaben.
Der RK-5 für Messlängen zwischen 50 und 2500 mm besitzt einen äußerst kompakten Sensorkopf (Durchmesser 48 mm). Die Messwertübertragung erfolgt über analoge Ausgangssignale. Der Anwender hat standardmäßig die Wahl zwischen drei verschiedenen Ausgangssignalen: 0,5 bis 4,5 V oder 0,5 bis 9,5 V sowie 4 bis 20 mA. Alle Signalvarianten können invertiert geliefert werden, andere Ausgangssignale sind auf Anfrage möglich.
Der RK-5 arbeitet sicher mit Versorgungsspannungen von 8...32 Vdc. Dies ermöglicht den Einsatz auch in Anwendungen mit 12 V Versorgungsspannung. Umfangreiche Positionsgeber, die auch mit Distanzstücken geliefert werden können, der erhöhte Temperaturbereich und der direkte elektrische Steckeranschluss M12x1 machen den RK-5 Sensor zur idealen Lösung in mobilhydraulischen Applikationen.
Mehr Informationen zur Gefran Deutschland GmbH:
 |
Gefran Deutschland GmbH |
|
Philipp-Reis-Strasse 9a |
|
63500 Seligenstadt |
|
Tel: +49(0)6182 809170 |
|
Fax: +49(0)6182 809222 |
|
E-Mail: vertrieb@gefran.de |
|
www.gefran.de |
