Spannen ohne aufwändiges Einmessen
Einfache und schnelle Nullpunktspannlage
Anwender von Power-Grip-Palettensystemen wissen deren Präzision zu schätzen. Um ihnen auch die Vorteile der FCS-Spanntechnik zugänglich zu machen, entwickelte FCS eine Systempalette mit Partool Power-Grip-Schnittstelle, mit der Bauteile ohne aufwendiges Einmessen auf Messmaschinen automatisierbar werden.

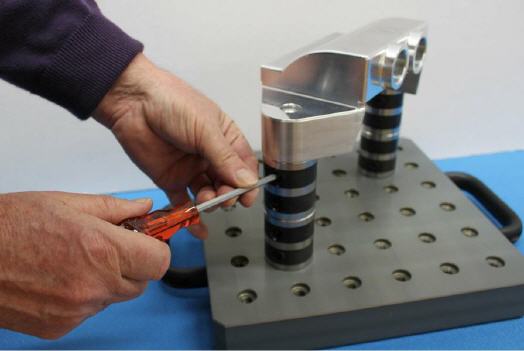

Das FCS-Nullpunktspannsystem Breyline – in Deutschland über die Pfleghar Entwicklungs- und Vertriebs-GmbH zu beziehen – beruht auf einem Baukastenprinzip, das aus Säulen, Ringen und Bolzen besteht. Gespannt wird auf Rasterplatten oder Paletten, die direkt auf dem Maschinentisch oder in Handling-Systemen installiert werden. Zentrierringe im Bauteil und der Rasterplatte übernehmen die Positionierung des Werkstücks.
FCS Deutschland stellt nun innerhalb seines Breyline-Werkstückspannsystems eine Neuheit vor: eine Systempalette, die mit der Power-Grip-Schnittstelle von Partool versehen ist. In Stahl gefertigt, mit dem hohen Qualitätsanspruch von FCS, erfüllt die FCS Power-Grip-Palette höchste Anforderungen an Systemgenauigkeit und Wiederholgenauigkeit. Das FCS-Raster ist über den gesamten Palettenbereich ohne Unterbrechung verfügbar.
Die FCS Power-Grip-Paletten sind standardmäßig in den Stichmassen 160 mm, 200 mm und 240 mm verfügbar. Sonderanfertigungen und Schnittstellen für Erowa oder Schunk sind auf Anfrage erhältlich. Schließlich bringt die Integration von Fremdsystemen in das FCS BREYL-Baukastensystem ein weiteres Stück Investitionssicherheit für den Anwender.
Mehr Informationen zu Pfleghar:
 |
Pfleghar Entwicklungs- und Vertriebs- GmbH & Co. KG |
|
Bergstrasse 60 b |
|
88250 Weingarten |
|
Tel.: +49 (0) 751 560 50-0 |
|
Fax: +49 (0) 751 560 50-11 |
|
E-Mail: info@pfleghar.de |
|
www.pfleghar.de |
