Axial-Stechsystem mit größerem Arbeitsbereich

System 25A von Horn

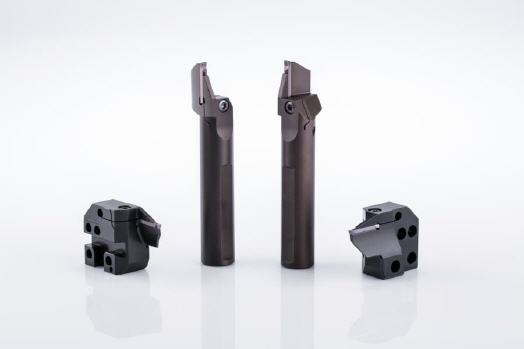

Bei Horns bewährtem Axial-Stechsystem 25A in Kassettenausführung und mit Rundschäften erweitern neue Produkte die Einsatzmöglichkeiten. Erreichte das bisherige System mit den ein- oder zweischneidigen Wendeschneidplatten Schneidbreiten von 2 bis 4 mm, ab einem Außendurchmesser von 15 mm eine Stechtiefe von bis zu 18 mm, so lassen sich mit den weiterentwickelten Kassetten- und Rundschaftausführungen Einstechdurchmesser von 50 bis 65 mm und von 65 bis 80 mm bei Schneidbreiten von 3 und 4 mm realisieren.


Die Kassetten sind für die gängige Horn-Kassettenschnittstelle K220 ausgelegt und dadurch mit allen Grundhaltern dieses Systems kompatibel. Ihre innere Kühlmittelzufuhr gewährleistet eine effiziente Kühlung, ohne den Spanfluss negativ zu beeinflussen. Bestückt werden die Klemmhalter wahlweise mit ein- oder zweischneidigen HM-Stechplatten vom Typ 15A oder 25A in der Hartmetallsorte TH35, TiAlN-beschichtet. Die Geometrieform ›.10‹ für langspanende Werkstoffe gewährleistet auch bei großen Nuttiefen einen sicheren Spanfluss.

Die einschneidige Stechplatte ermöglicht auch das Einstechen entlang einer Störkontur wie zum Beispiel einem Bund und ist somit universell einsetzbar. Da die Abmessungen bei den Stechplattenausführungen identisch sind, passen auch die einschneidigen Stechplatten in alle Halter des Systems 25A.



Mehr Informationen zur Paul Horn GmbH

Kontakt  Herstellerinfo
Paul Horn GmbH
Unter dem Holz 33-35
72072 Tübingen
Telefon: 07071 7004-0
Fax: 07071 7289-3
E-Mail: info@phorn.de
www.phorn.de
